Пилотные гидролинии (2P-BOOM)(базовый трубопроводы) — HITACHI ZX75USK-3

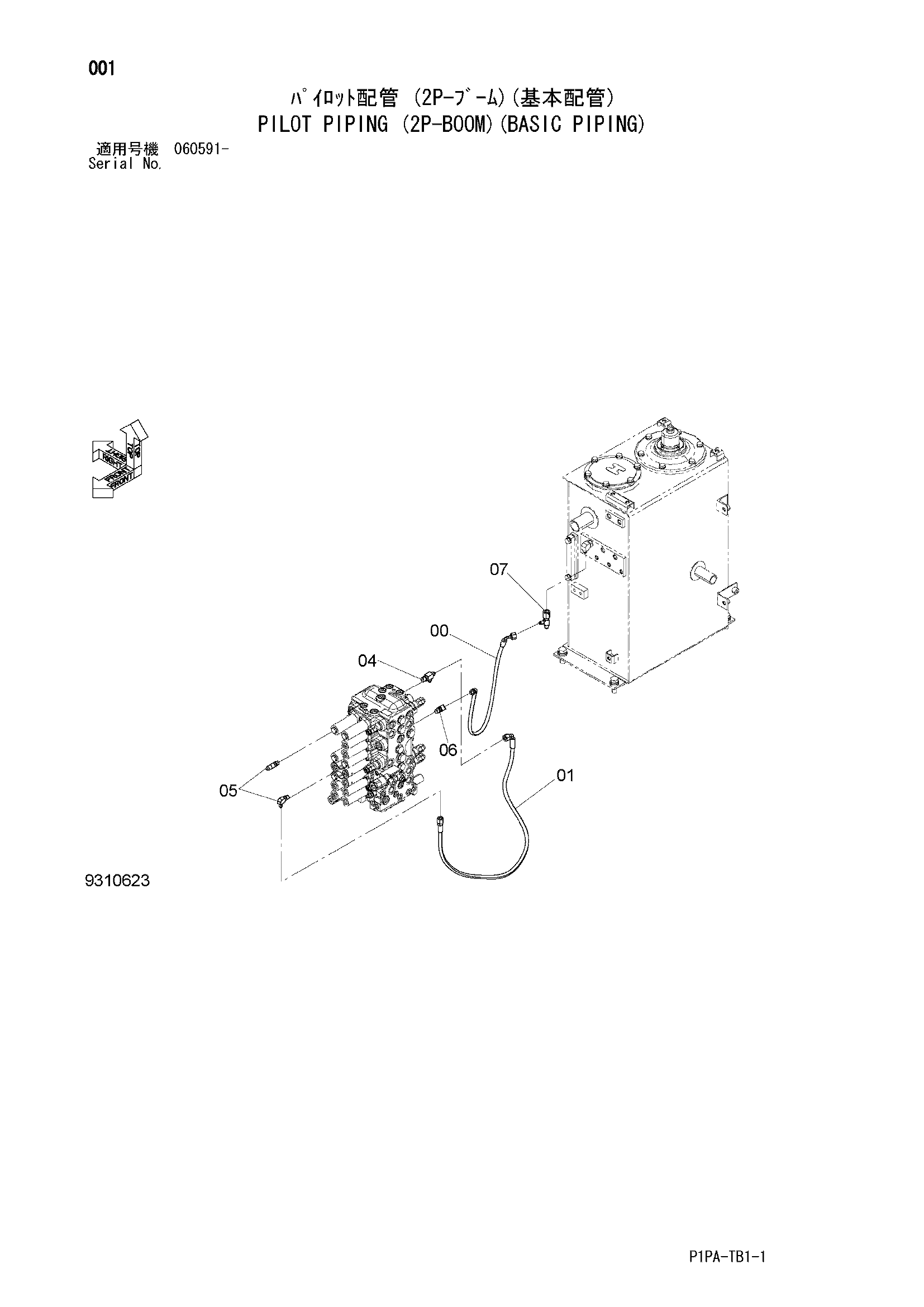

Заводская схема «Пилотные гидролинии (2P-BOOM)(базовый трубопроводы)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9303371 | Шланг в сборе | 1 |
| 00A | 4630945 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | 9311210 | Шланг в сборе | 1 |
| 01A | 4650564 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4425484 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
