Словретурн клапан трубопроводы (стрела 4.00m)<K> — HITACHI ZX75USK-3

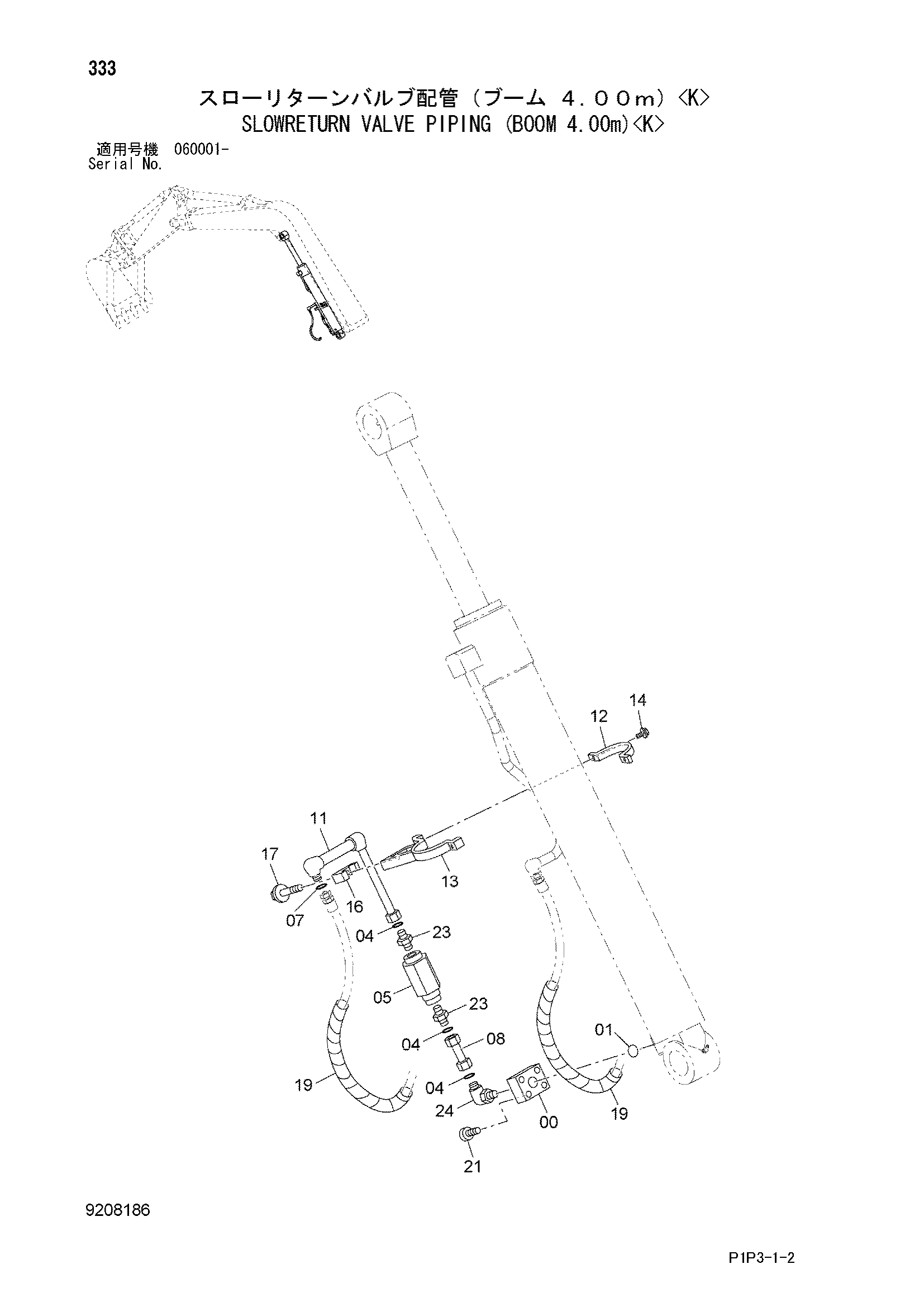

Заводская схема «Словретурн клапан трубопроводы (стрела 4.00m)<K>» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464828 | Фланец | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 3 |
| 05 | 9023408 | Клапан словретурн | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 1 |
| 08 | 8086182 | Трубка | 1 |
| 11 | 8087128 | Трубка | 1 |
| 12 | 4385759 | Кронштейн | 1 |
| 13 | 8086167 | Кронштейн | 1 |
| 14 | J271040 | Болт с шайбой | 2 |
| 14A | J901040 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4190125 | Хомут трубки | 1 |
| 17 | J271255 | Болт с шайбой | 1 |
| 17A | J901255 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4327294 | Защитный кожух | 2 |
| 21 | M340825 | Болт с внутренним шестигранником | 4 |
| 23 | 4208967 | Адаптер | 2 |
| 24 | A853346 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
