Гидроцилиндр стрелы (позиционирование) — HITACHI ZX75USK-3

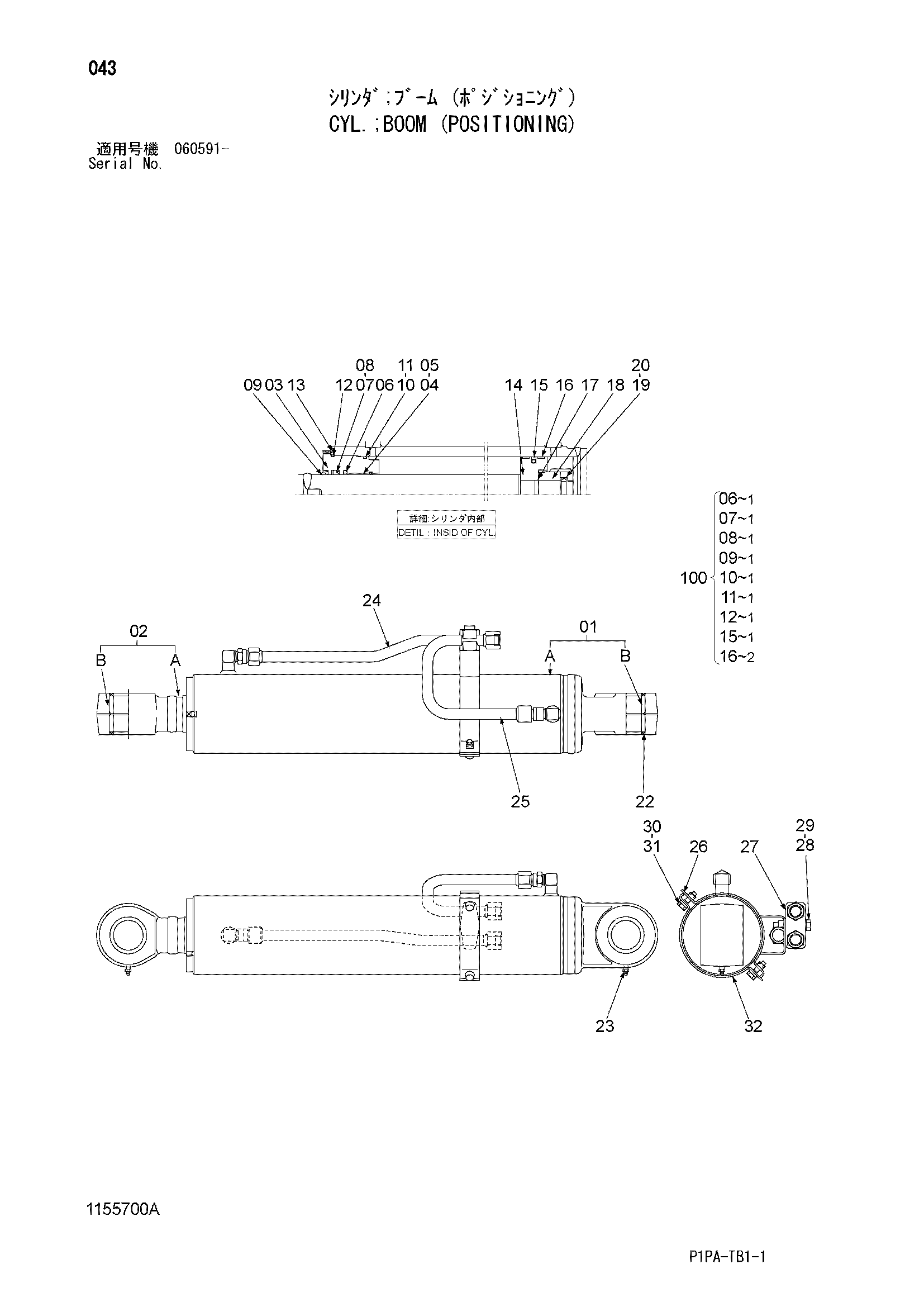

Заводская схема «Гидроцилиндр стрелы (позиционирование)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4471646 | Гидроцилиндр стрелы | 1 | |
| 01A | 1155705 | Труба гидроцилиндра | 1 |
| 01B | 4365897 | Втулка пальца | 2 |
| 02A | 1155706 | Шток поршня | 1 |
| 02B | 4365897 | Втулка пальца | 2 |
| 03 | 0768003 | Головка гидроцилиндра | 1 |
| 04 | 0643402 | Втулка | 1 |
| 05 | 0271304 | Стопорное кольцо | 1 |
| 06 | 0271311 | Кольцо | 1 |
| 07 | 0271309 | U-образная манжета | 1 |
| 08 | 0271310 | Опорное кольцо | 1 |
| 09 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | A810130 | Уплотнительное кольцо | 1 |
| 13 | 4067374 | Стопорная шайба | 1 |
| 14 | 0657705 | Поршень | 1 |
| 15 | 0254305 | Уплотнительное кольцо | 1 |
| 16 | 0657706 | Направляющее кольцо | 2 |
| 17 | 0310514 | Регулировочная шайба | 1 |
| 18 | 0666809 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 22 | 0409111 | Грязесъёмное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 1155701 | Трубка | 1 |
| 25 | 1155702 | Трубка | 1 |
| 26 | 1155703 | Лента | 1 |
| 27 | 0310312 | Держатель | 2 |
| 28 | 0224115 | Болт | 1 |
| 29 | 0208516 | Пружинная шайба | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | A590910 | Шайба | 2 |
| 32 | 0471012 | Лента | 1 |
| 100 | 1155704 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
