Пилотные гидролинии (1) — HITACHI ZX75USK-3

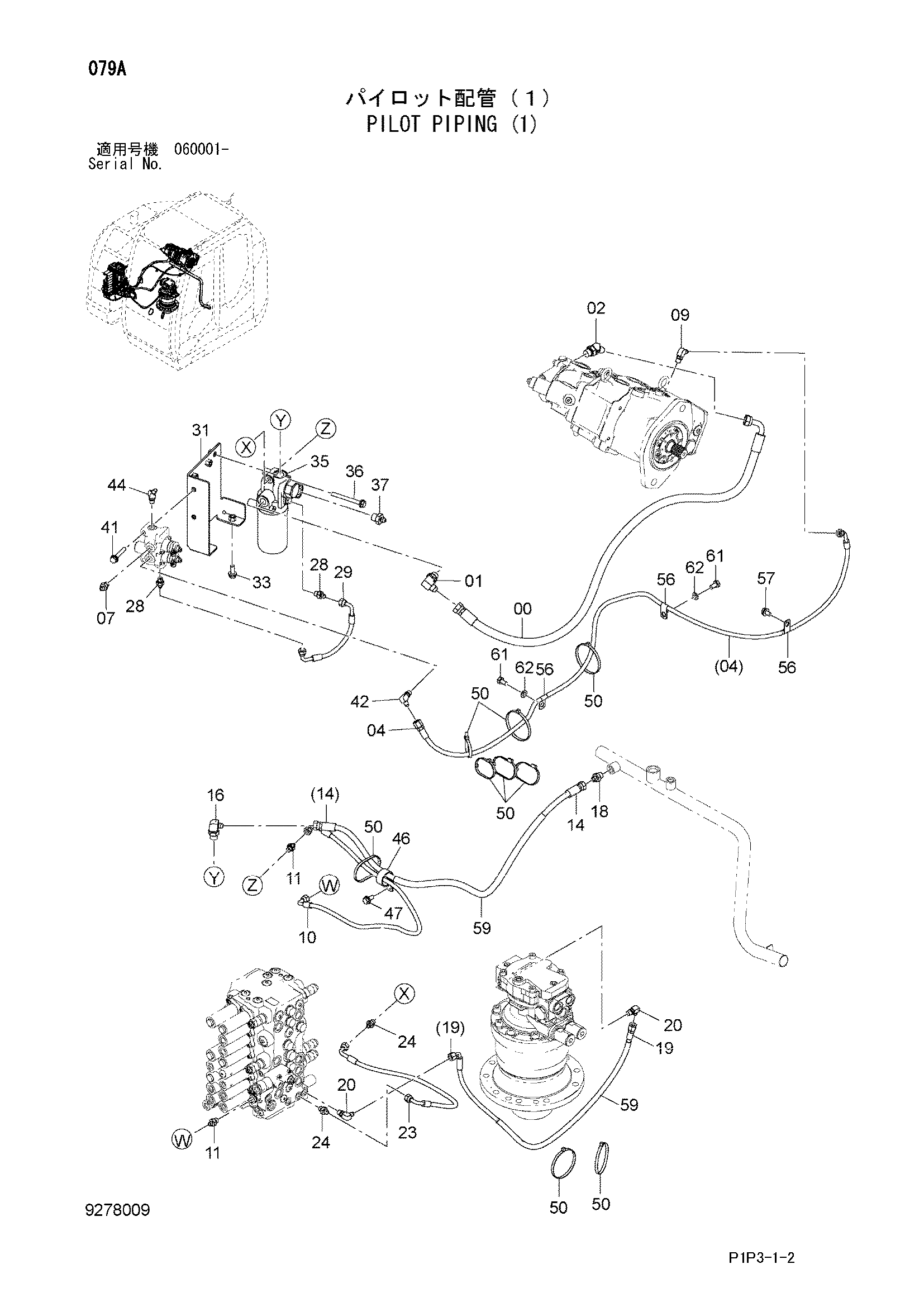

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670606 | Шланг | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852244 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4694786 | Шланг | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4670602 | Шланг | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4670605 | Шланг | 1 |
| 16 | A852343 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4470246 | Шланг | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4670604 | Шланг | 1 |
| 24 | A852122 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852122 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4678308 | Шланг | 1 |
| 31 | 8109054 | Кронштейн фильтр | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4629717 | Масляный фильтр | 1 |
| 36A | 4630525 | Фильтрующий элемент | 1 |
| 36 | J271000 | Болт с шайбой | 2 |
| 36A | J901000 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | A852143 | Адаптер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | J271060 | Болт с шайбой | 2 |
| 41A | J901060 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | A852322 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852222 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4190291 | Зажим | 1 |
| 47 | J271025 | Болт с шайбой | 1 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 50 | 4055312 | Ленточный зажим | 9 |
| 56 | 4190261 | Зажим | 3 |
| 57 | J271020 | Болт с шайбой | 1 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | 4327293 | Защитный кожух | 2 |
| 61 | J901020 | Болт | 2 |
| 62 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
