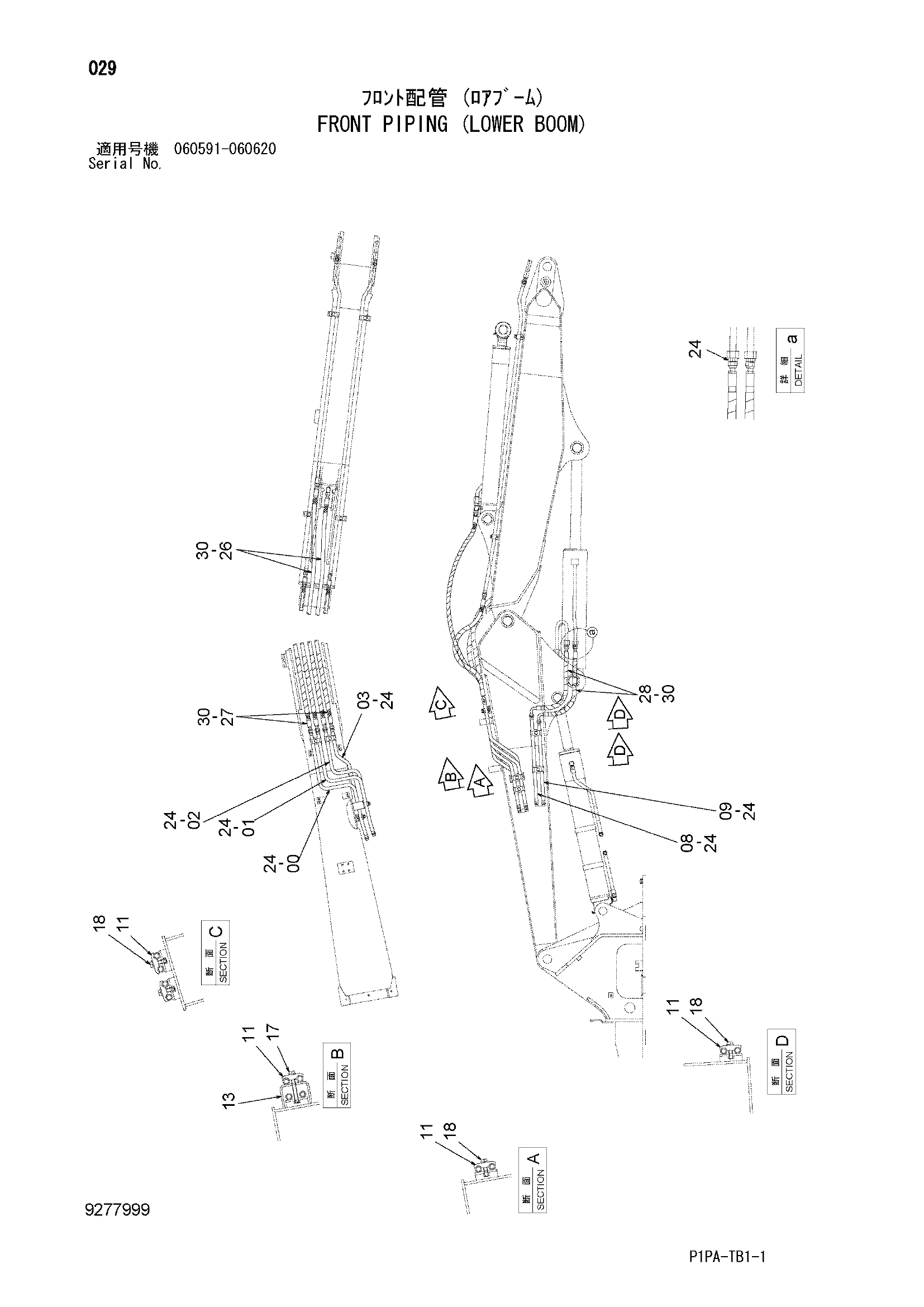

Гидролинии рабочего оборудования (нижний стрела) — HITACHI ZX75USK-3
Заводская схема «Гидролинии рабочего оборудования (нижний стрела)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760324 | Трубка | 1 |
| 01 | 9760325 | Трубка | 1 |
| 02 | 9760326 | Трубка | 1 |
| 03 | 9760327 | Трубка | 1 |
| 08 | 9760328 | Трубка | 1 |
| 09 | 9760329 | Трубка | 1 |
| 11 | 4189858 | Хомут трубки | 6 |
| 13 | 4421514 | Проставка | 1 |
| 17 | J271200 | Болт с шайбой | 1 |
| 17A | J901200 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271250 | Болт с шайбой | 5 |
| 18A | J901250 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 12 |
| 26 | 4437247 | Шланг | 2 |
| 27 | 4205337 | Шланг | 2 |
| 28 | 4245193 | Шланг | 2 |
| 30 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
