Основные гидролинии — HITACHI ZX75USK-3

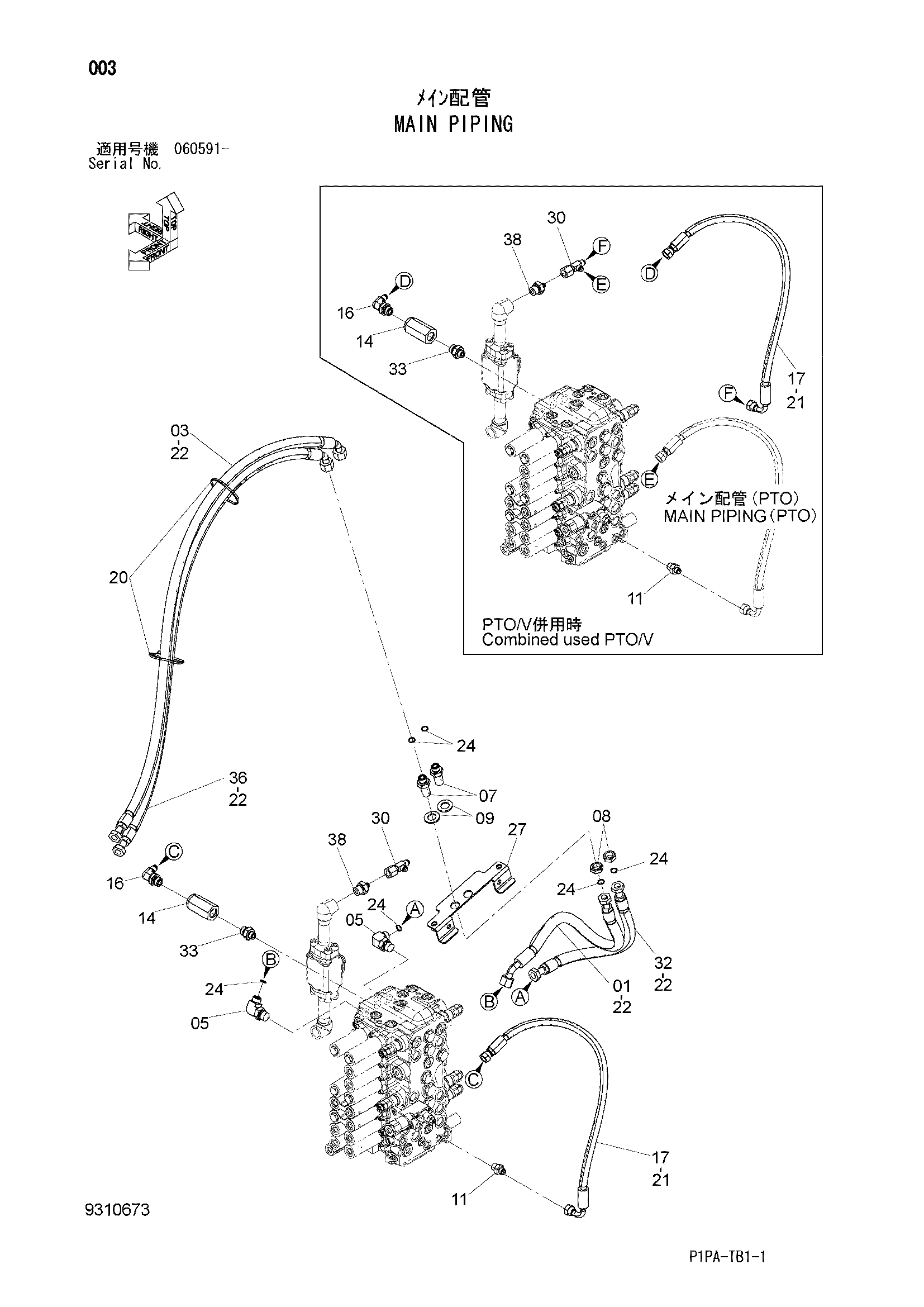

Заводская схема «Основные гидролинии» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4664362 | Шланг | 1 |
| 03 | 4295822 | Шланг | 1 |
| 05 | A853344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4217505 | Адаптер | 2 |
| 08 | 4217504 | Гайка | 2 |
| 09 | A590120 | Плоская шайба | 2 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4363197 | Обратный клапан | 1 |
| 16 | 4200471 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4710072 | Шланг | 1 |
| 20 | 4121859 | Ленточный зажим | 2 |
| 21 | 4327293 | Защитный кожух | 2 |
| 22 | 4327294 | Защитный кожух | 6 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 27 | 8120581 | Кронштейн | 1 |
| 30 | 4246672 | Соединительный штуцер | 1 |
| 32 | 4265628 | Шланг | 1 |
| 33 | 4229542 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 33B | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4214426 | Шланг | 1 |
| 38 | A852143 | Адаптер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
