Гидролинии рабочего оборудования <75> — HITACHI ZX75US-A

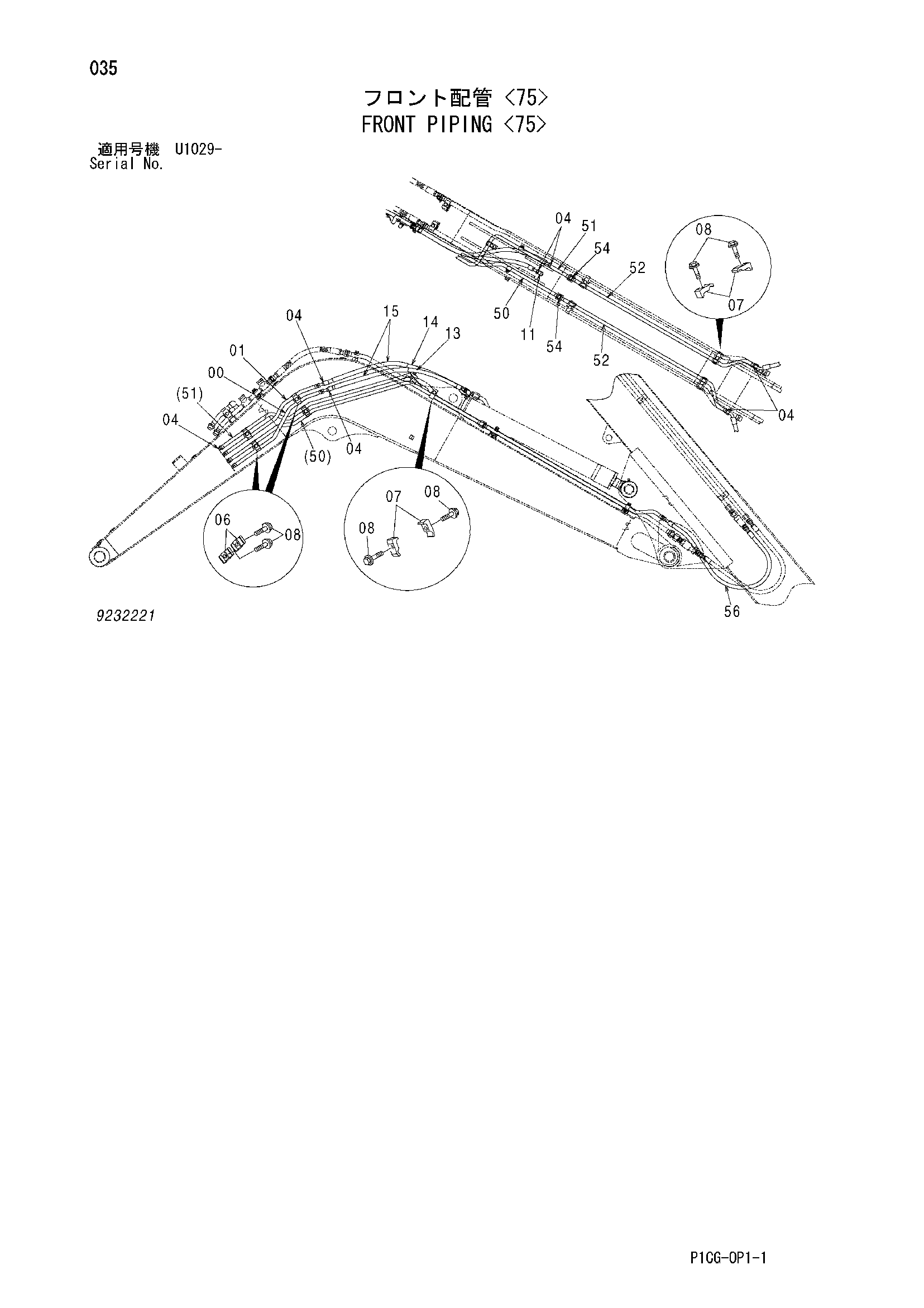

Заводская схема «Гидролинии рабочего оборудования <75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758523 | Трубка | 1 |
| 01 | 9758524 | Трубка | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 10 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | J011250 | Болт с шайбой | 8 |
| 08 | J271250 замена: J901250 | Болт с шайбой | 8 |
| 11 | A853344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4452857 | Шланг | 1 |
| 14 | 4452858 | Шланг | 1 |
| 15 | 4327294 | Защитный кожух | 2 |
| 50 | 8093822 | Трубка | 1 |
| 51 | 8093823 | Трубка | 1 |
| 52 | 9761534 | Трубка | 2 |
| 54 | 4187308 | Уплотнительное кольцо | 2 |
| 56 | 4601183 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
