Пилотные гидролинии (1-2) — HITACHI ZX75US-A

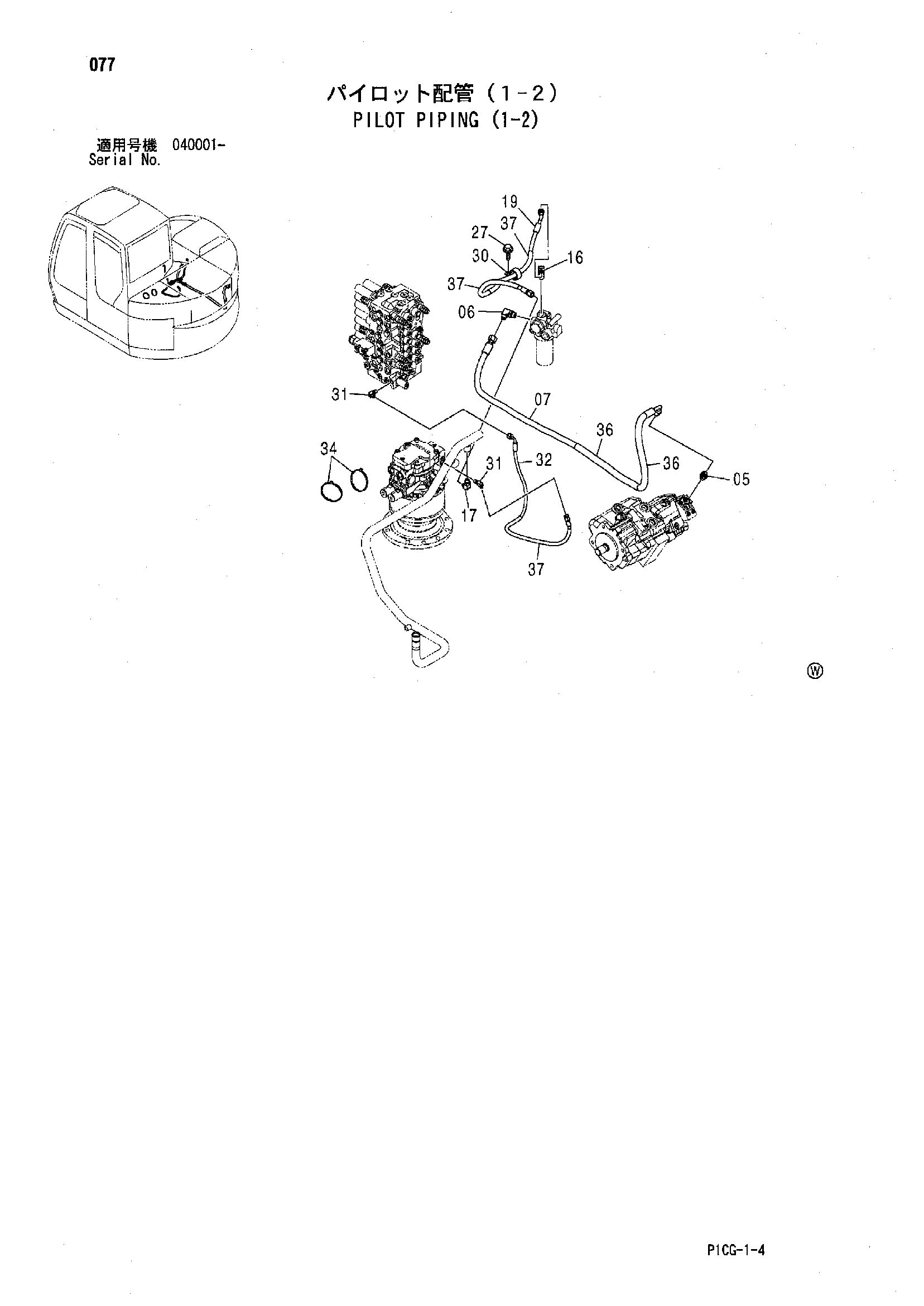

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4470237 | Шланг | 1 |
| 16 | A852343 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4478228 | Шланг (TA) | 1 |
| 27 | J011025 | Болт с шайбой | 1 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 30 | 4190291 | Зажим | 1 |
| 31 | A852322 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4470246 | Шланг (SH) | 1 |
| 34 | 4055312 | Ленточный зажим | 2 |
| 36 | 4327294 | Защитный кожух | 2 |
| 37 | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
