Рычаг блокировки — HITACHI ZX75US-A

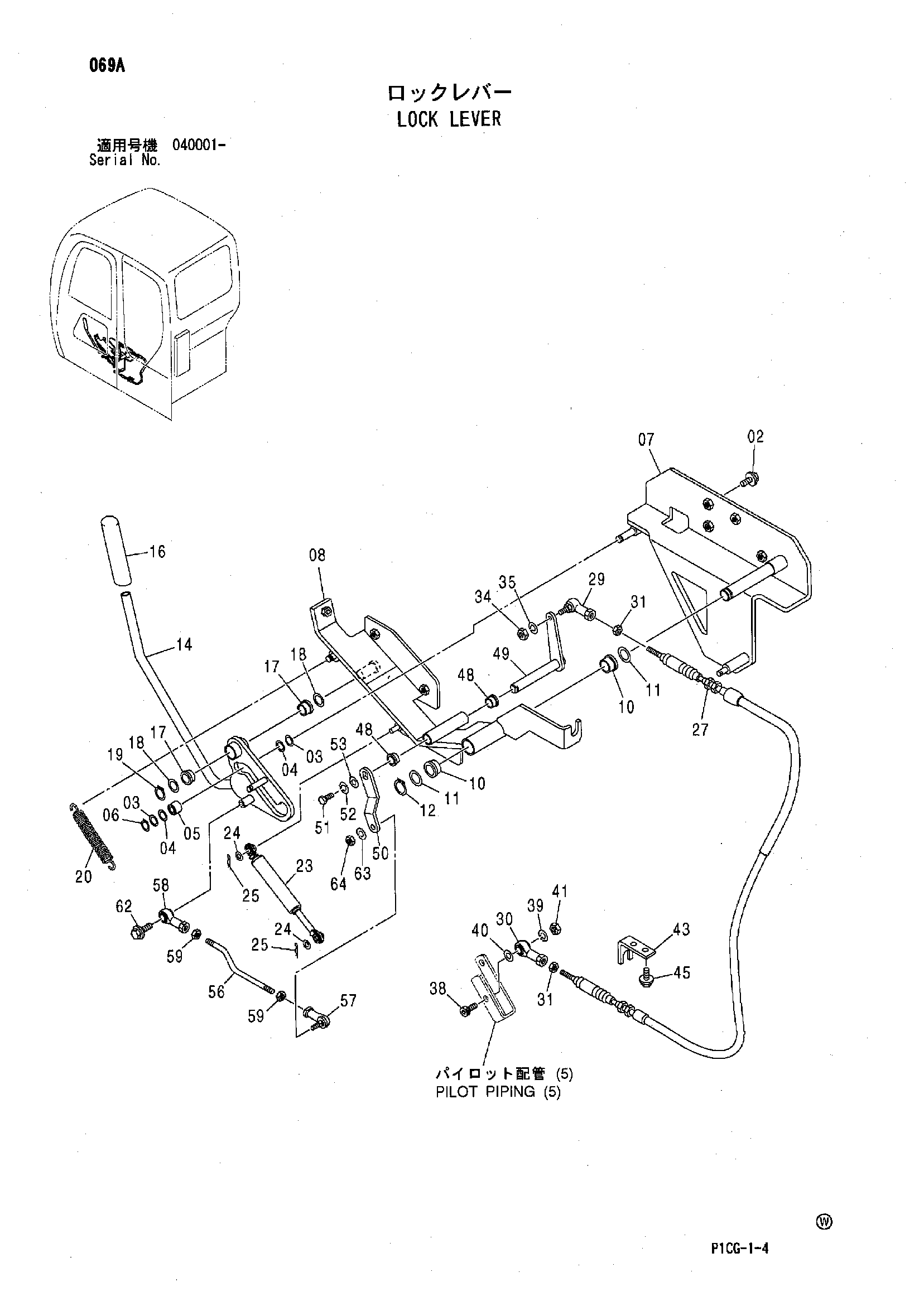

Заводская схема «Рычаг блокировки» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J051030	Болт с шайбой	4
02	J021030 замена: J021030	Болт с шайбой	4
02	J271030 замена: J901030	Болт с шайбой	4
03	4371706	Шайба	2
04	4454269	Регулировочная шайба	2
05	4454268	Игольчатый подшипник	1
06	991334	Стопорное кольцо	1
07	7040907	Кронштейн	1
08	7040432	Кронштейн	1
10	4451809	Втулка	2
11	A590120	Плоская шайба	2
12	959500	Стопорное кольцо	1
14	7041218	Рычаг блокировка	1
16	4455772	Рукоятка блокировка	1
17	4451809	Втулка	2
18	A590120	Плоская шайба	2
19	959500	Стопорное кольцо	1
20	4454270	Пружина	1
23	4452249	Стойка	1
24	A590108	Плоская шайба	2
25	4022697	Стопорный палец	2
27	4455746	Трос управления	1
29	4287791	Шарнир	1
30	4286584	Концевой шток	1
31	M500504	Гайка	2
34	M500605	Гайка	1
35	A590906	Пружинная шайба	1
38	M340625	Болт с внутренним шестигранником	1
39	A590906	Пружинная шайба	1
40	A590106	Плоская шайба	1
41	M500605	Гайка	1
43	4462966	Кронштейн	1
45	J021020	Болт с шайбой	2
45	J271020 замена: J901020	Болт с шайбой	2
48	4459868	Втулка	2
49	8084140	Тяга	1
50	4459902	Кронштейн	1
51	J960812 замена: J900812	Болт	1
51	J900812	Болт	1
52	J252108 замена: A590908	Пружинная шайба	1
52	A590908	Пружинная шайба	1
53	J253108 замена: A590108	Плоская шайба	1
53	A590108	Плоская шайба	1
56	4459901	Шток	1
57	4056018	Шарнир	1
58	4120969	Концевой шток	1
59	J231108 замена: M500807	Гайка	2
59	M500807	Гайка	2
62	J090825	Болт с шайбой	1
62	J260825 замена: J900825	Болт с шайбой	1
63	J252108 замена: A590908	Пружинная шайба	1
63	A590908	Пружинная шайба	1
64	J231108 замена: M500807	Гайка	1
64	M500807	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
