Рама <70> — HITACHI ZX75US-A

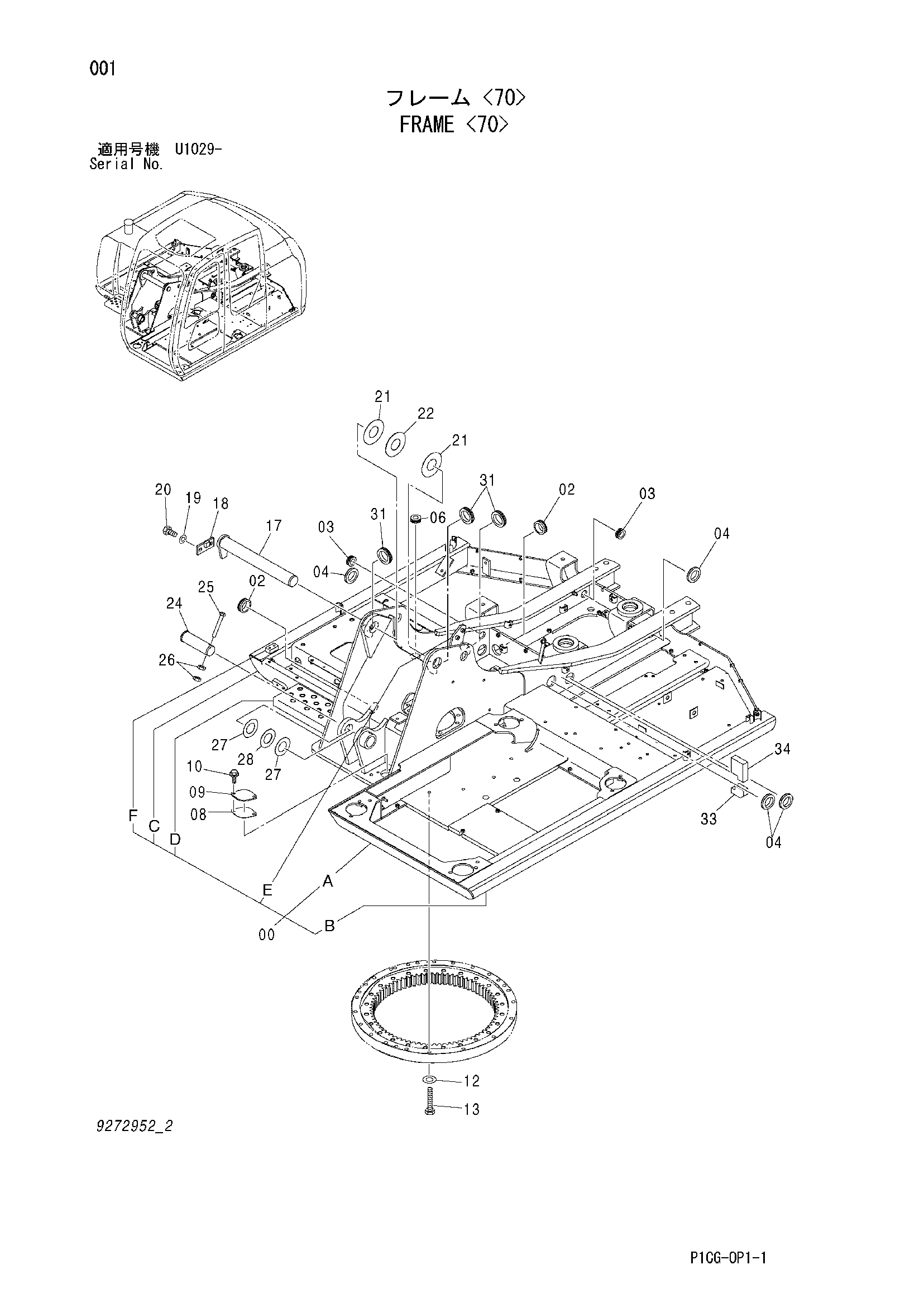

Заводская схема «Рама <70>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5007504 | Рама основной | 1 |
| 00B | 3091181 | Трубка | 1 |
| 00C | 3091182 | Трубка | 1 |
| 00D | 3091183 | Ступень | 1 |
| 00E | 9767304 | Кронштейн | 1 |
| 00F | 4364219 | Седло винта | 1 |
| 02 | 4201749 | Резиновая втулка | 2 |
| 03 | 4279257 | Резиновая втулка | 2 |
| 04 | 4509404 | Резиновая втулка | 4 |
| 06 | 4279256 | Резиновая втулка | 1 |
| 08 | 4415233 | Манжета | 1 |
| 09 | 4415231 | Крышка | 1 |
| 10 | J021025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 12 | J222016 | Шайба | 24 |
| 13 | J921685 | Болт | 24 |
| 17 | 8083051 | Палец | 1 |
| 18 | 9754382 | Пластина | 1 |
| 19 | A590916 | Пружинная шайба | 2 |
| 20 | J901635 замена: J921635 | Болт | 2 |
| 20 | J921635 | Болт | 2 |
| 21 | 4394384 | Упорная пластина 1.0mm | 2 |
| 22 | 4394385 | Упорная пластина 2.0mm | 1 |
| 24 | 3076941 | Палец | 1 |
| 25 | 4435123 | Стопорный палец | 1 |
| 26 | J950016 | Гайка | 2 |
| 27 | 4374459 | Упорная пластина 1.0mm | 2 |
| 28 | 4374437 | Упорная пластина 2.0mm | 1 |
| 31 | 4087462 | Резиновая втулка | 3 |
| 33 | 4461328 | Резиновая прокладка | 1 |
| 34 | 4461330 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
