Поворот мотион сигнализация — HITACHI ZX75US-A

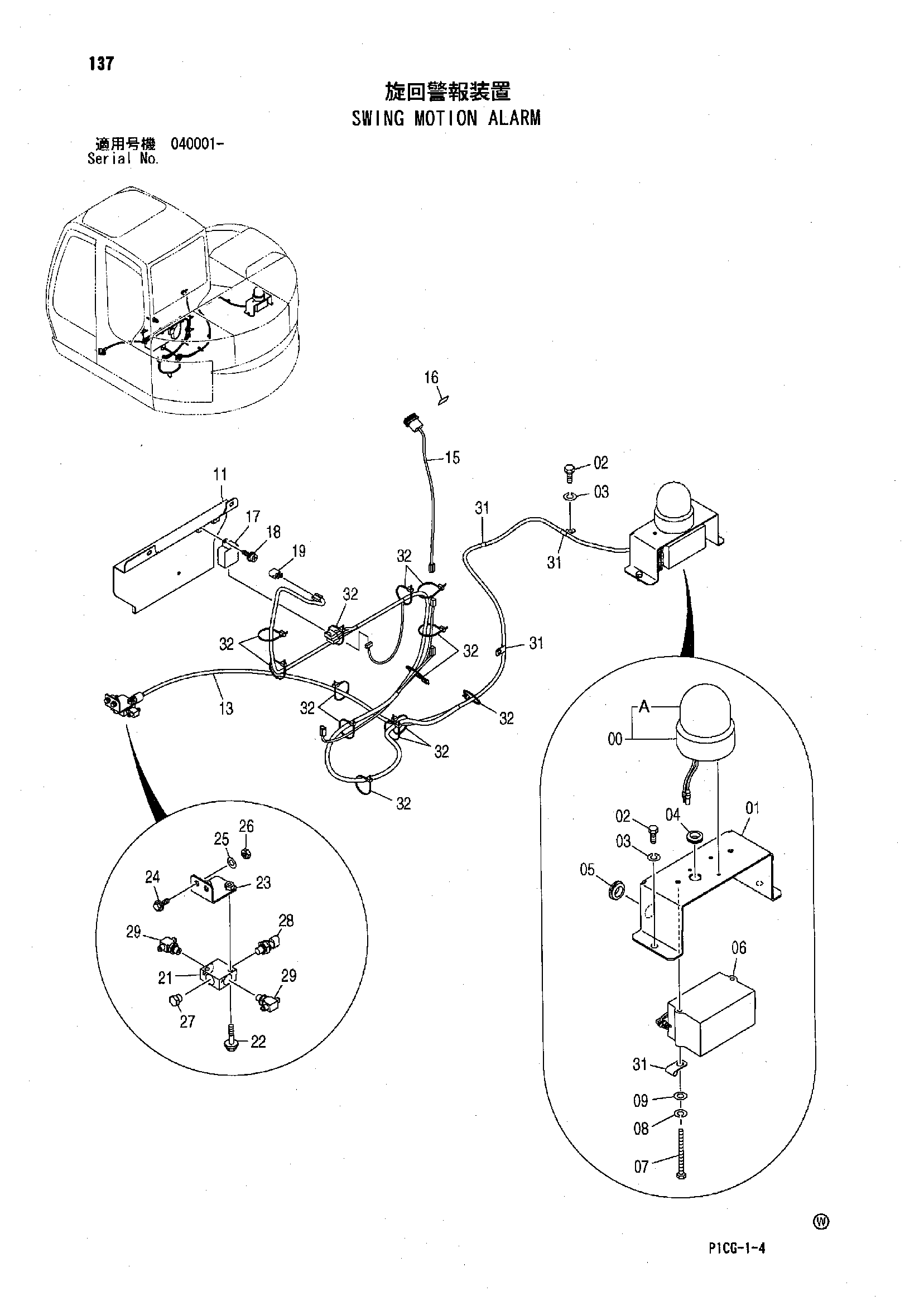

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 1 |
| 00A | 4614254 | Крышка | 1 |
| 01 | 8088667 | Кронштейн | 1 |
| 02 | J901020 | Болт | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 04 | 94-2816 | Резиновая втулка | 1 |
| 05 | 4398567 | Резиновая втулка | 1 |
| 06 | 4179752 | Зуммер | 1 |
| 07 | J900800 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 11 | 7040364 | Крышка | 1 |
| 13 | 2048298 | Жгут проводов | 1 |
| 15 | 4352947 | Выключатель | 1 |
| 16 | 4460144 | Информационная табличка | 1 |
| 17 | 4428213 | Блок | 1 |
| 18 | J460614 | Винт с шайбой | 1 |
| 19 | 4436534 | Реле | 1 |
| 21 | 4411001 | Челночный клапан | 1 |
| 22 | J020845 | Болт с шайбой | 2 |
| 22 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 23 | 9758973 | Кронштейн | 1 |
| 24 | J020820 | Болт с шайбой | 2 |
| 24 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 25 | J950008 | Гайка | 2 |
| 26 | A590108 | Плоская шайба | 2 |
| 27 | A885002 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 29 | A852522 | Тройник | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4190261 | Зажим | 4 |
| 32 | 4055312 | Ленточный зажим | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
