Топливные трубопроводы — HITACHI ZX75US-A

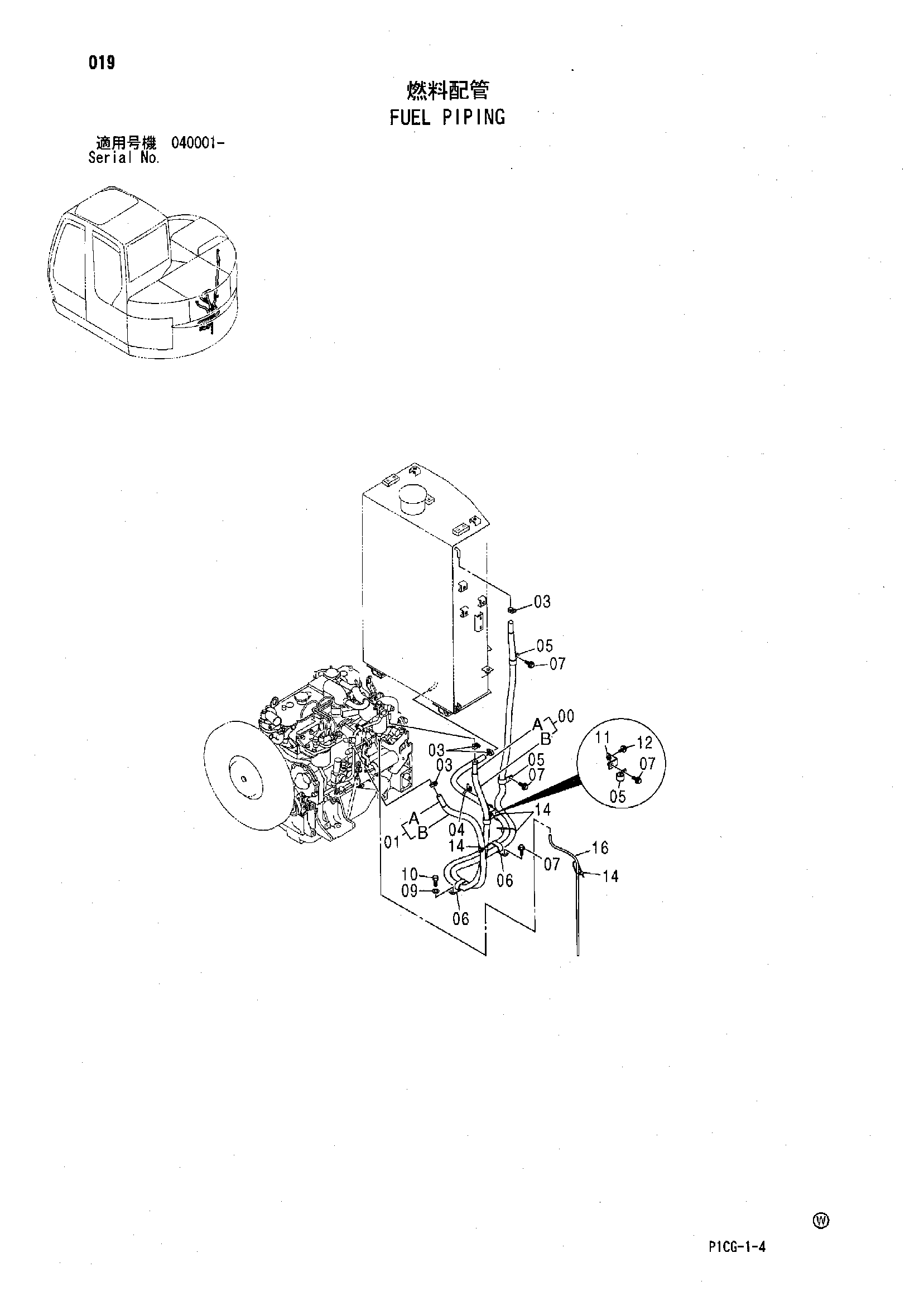

Заводская схема «Топливные трубопроводы» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9212445 | Топливный шланг в сборе | 1 |
| 00A | 4471452 | Топливный шланг | 1 |
| 00B | 4471454 | Трубка | 1 |
| 01 | 9212446 | Топливный шланг в сборе | 1 |
| 01A | 4336810 | Топливный шланг | 1 |
| 01B | 4471455 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 4 |
| 04 | 4254600 | Зажим | 1 |
| 05 | 4190263 | Зажим | 3 |
| 06 | 4192034 | Зажим | 2 |
| 07 | J011020 | Болт с шайбой | 4 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 09 | A590910 | Пружинная шайба | 1 |
| 10 | J901020 | Болт | 1 |
| 11 | 9758644 | Кронштейн | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 14 | 4055312 | Ленточный зажим | 4 |
| 16 | 4469544 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
