Облицовка (2-1) — HITACHI ZX75US-A

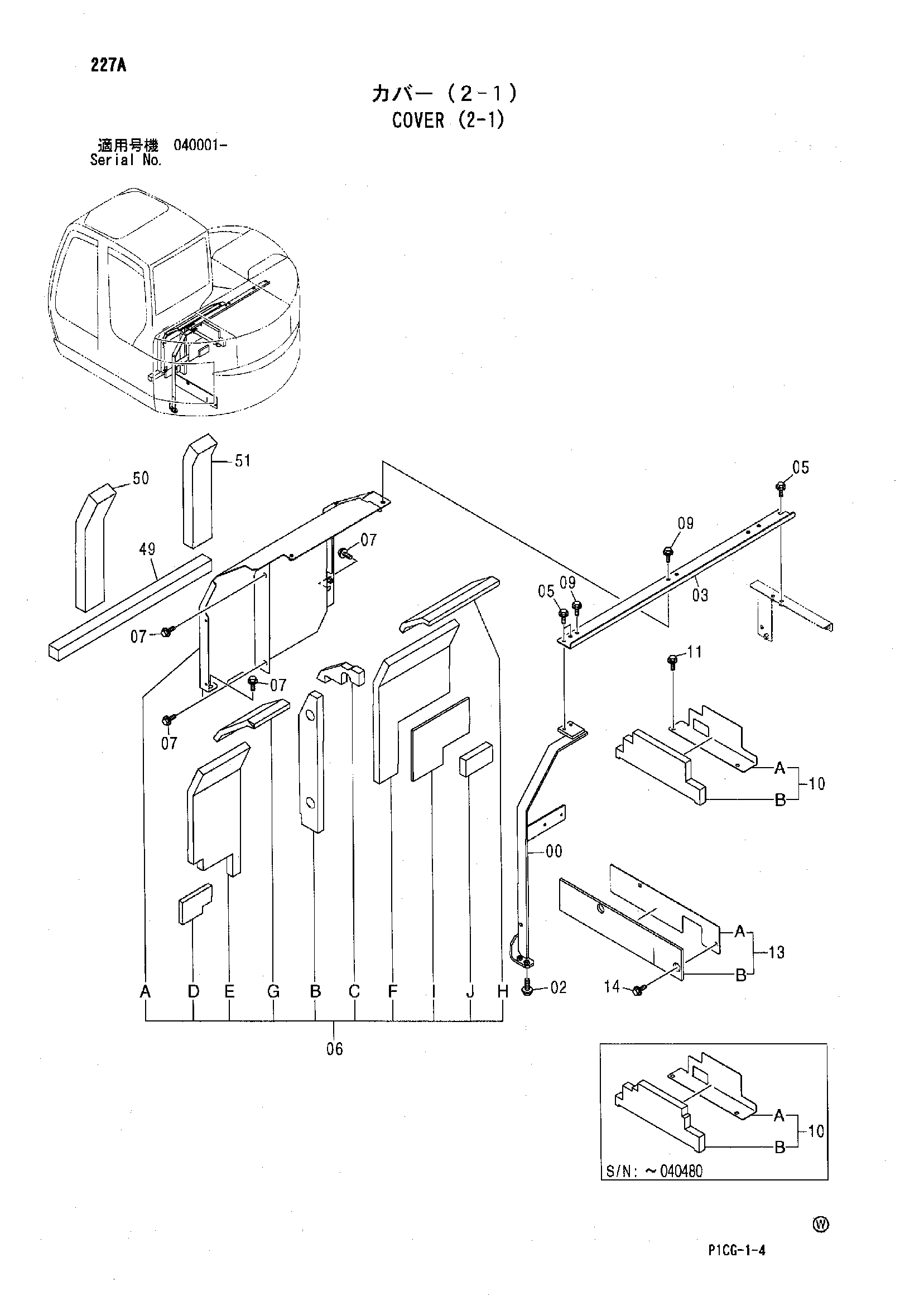

Заводская схема «Облицовка (2-1)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088006 замена: 8091481 | Опора | 1 |
| 00 | 8091481 | Опора | 1 |
| 02 | J031040 | Болт с шайбой | 2 |
| 02 | J281040 замена: J901040 | Болт с шайбой | 2 |
| 03 | 8087843 | Опора | 1 |
| 05 | J021025 | Болт с шайбой | 3 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 06 | 9212787 | Крышка в сборе | 1 |
| 06A | 6020917 | Крышка | 1 |
| 06B | 4472029 | Резиновая прокладка | 1 |
| 06C | 4472030 | Резиновая прокладка | 1 |
| 06D | 4472024 | Резиновая прокладка | 1 |
| 06E | 4472022 | Резиновая прокладка | 1 |
| 06F | 4472023 | Резиновая прокладка | 1 |
| 06G | 4472020 | Резиновая прокладка | 1 |
| 06H | 4472021 | Резиновая прокладка | 1 |
| 06I | 4472033 | Резиновая прокладка | 1 |
| 06J | 4472025 | Резиновая прокладка | 1 |
| 07 | J031025 | Болт с шайбой | 4 |
| 07 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 09 | J021025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | 9212952 замена: 9224159 | Крышка в сборе | 1 |
| 10 | 9224159 | Крышка в сборе | 1 |
| 10A | 3094995 | Крышка | 1 |
| 10B | 4472104 | Резиновая прокладка | 1 |
| 10B | 4600312 | Резиновая прокладка | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 13 | 9212875 | Крышка в сборе | 1 |
| 13A | 4471522 | Крышка | 1 |
| 13B | 4472486 | Резиновая прокладка | 1 |
| 14 | J021025 | Болт с шайбой | 2 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 49 | 4485030 | Резиновая прокладка | 1 |
| 50 | 4485031 | Резиновая прокладка | 1 |
| 51 | 4485032 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
