Крышка двигателя (2) — HITACHI ZX75US-A

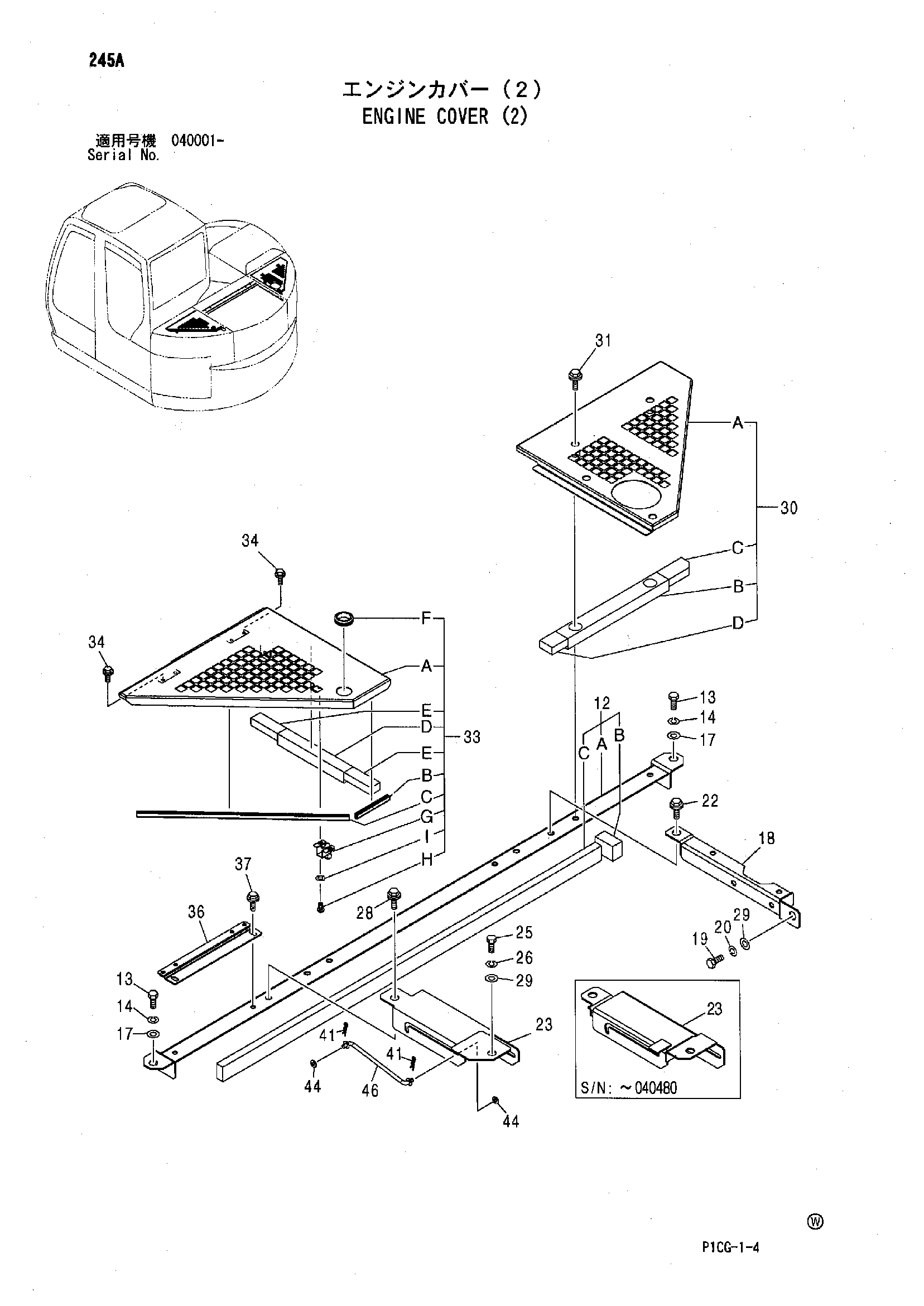

Заводская схема «Крышка двигателя (2)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
12	9213218	Опора в сборе	1
12A	7042307	Опора	1
12B	4471359	Резиновая прокладка	1
12C	3095500	Резиновая прокладка	1
13	J901025	Болт	2
14	A590910	Пружинная шайба	2
17	J217083	Шайба	2
18	8085298	Опора	1
19	J901025	Болт	1
20	A590910	Пружинная шайба	1
22	J031030	Болт с шайбой	1
22	J281030 замена: J901030	Болт с шайбой	1
23	7042195 замена: 7044092	Опора	1
23	7044092	Опора	1
25	J901025	Болт	1
26	A590910	Пружинная шайба	1
28	J031030	Болт с шайбой	1
28	J281030 замена: J901030	Болт с шайбой	1
29	J217083	Шайба	2
30	9212430	Крышка в сборе	1
30A	8087683	Крышка	1
30B	4471428	Резиновая прокладка	1
30C	4471429	Резиновая прокладка	1
30D	4471430	Резиновая прокладка	1
31	J031055	Болт с шайбой	4
31	J281055 замена: J901055	Болт с шайбой	4
33	9213219	Крышка в сборе	1
33A	7042308	Крышка	1
33B	4472328	Резиновая прокладка	1
33C	4472332	Резиновая прокладка	1
33D	4471489	Резиновая прокладка	1
33E	4471490	Резиновая прокладка	2
33F	94-2810	Резиновая втулка	1
33G	4476561	Защёлка	1
33H	M430410	Винт	2
33I	A590104	Плоская шайба	2
34	J020616	Болт с шайбой	4
34	J260616 замена: J900616	Болт с шайбой	4
36	9758661	Кронштейн	1
37	J020820	Болт с шайбой	2
37	J260820 замена: J900820	Болт с шайбой	2
41	4022697	Стопорный палец	2
44	A590108	Плоская шайба	2
46	8090040	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
