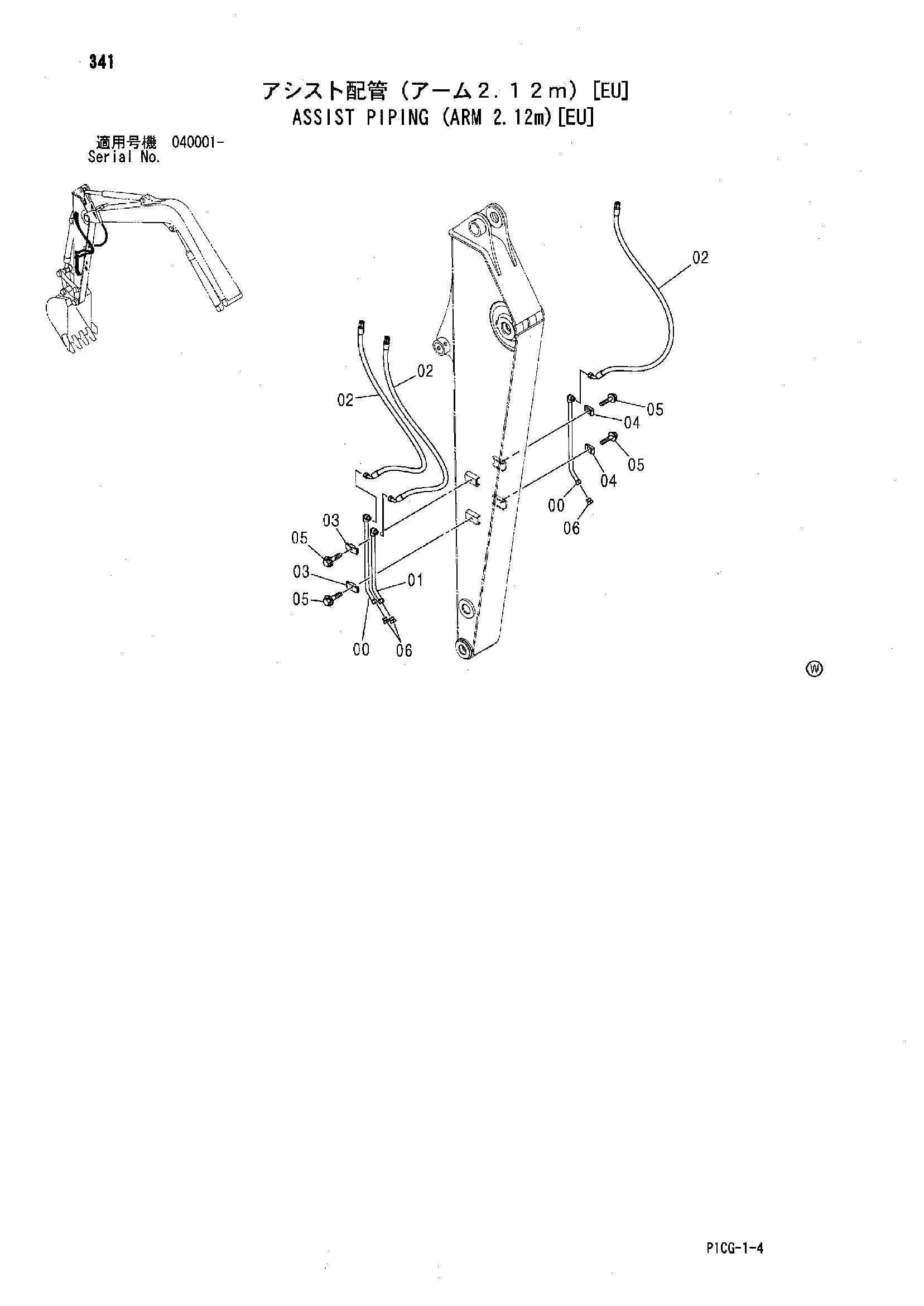

Вспомогательный трубопроводы (рукоять 2.12m)[EU] — HITACHI ZX75US-A

Заводская схема «Вспомогательный трубопроводы (рукоять 2.12m)[EU]» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9761103	Трубка	2
01	9761086	Трубка	1
02	4605952	Шланг	3
03	4189858	Хомут трубки	2
04	4190124	Хомут трубки	2
05	J011250	Болт с шайбой	4
05	J271250 замена: J901250	Болт с шайбой	4
06	A885003	Пробка	3
06A	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
