Электрический тип управление детали <75> — HITACHI ZX75US-A

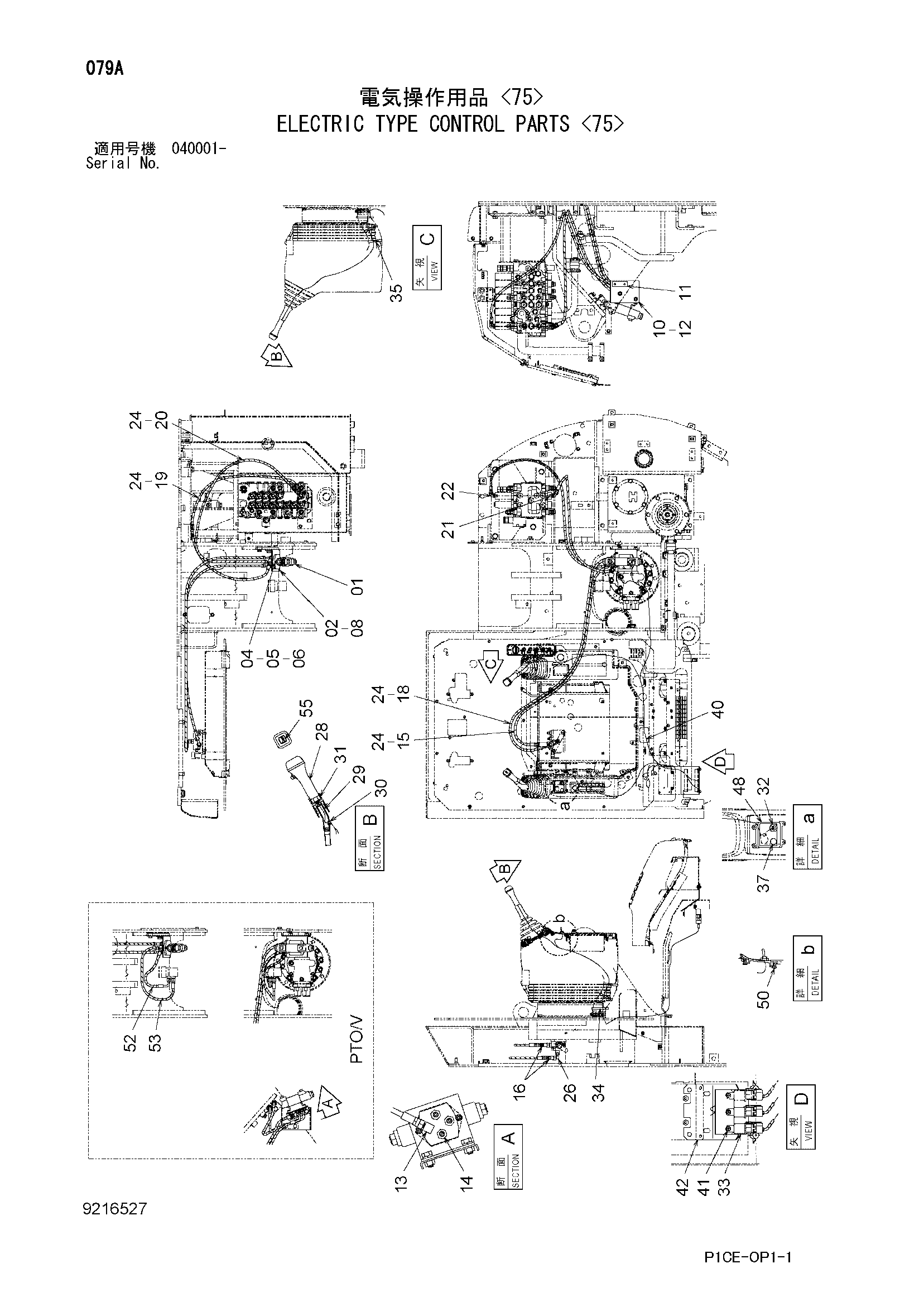

Заводская схема «Электрический тип управление детали <75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | 4291461 | Кронштейн | 1 |
| 04 | J780625 | Болт с внутренним шестигранником | 2 |
| 05 | M500605 | Гайка | 2 |
| 06 | A590906 | Пружинная шайба | 2 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9759362 | Кронштейн | 1 |
| 11 | 4315448 | Седло винта | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4182734 | Угловой штуцер | 1 |
| 14 | 4215649 | Адаптер | 3 |
| 15 | 4227028 | Шланг | 1 |
| 16 | 4252786 | Тройник | 2 |
| 18 | 4258291 | Шланг | 1 |
| 19 | 4269809 | Шланг | 1 |
| 20 | 4258291 | Шланг | 1 |
| 21 | A852222 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4327293 | Защитный кожух | 12 |
| 26 | 4346096 | Унион S | 1 |
| 28 | 4319774 | Рукоятка | 2 |
| 29 | 9739222 | Рычаг | 2 |
| 30 | 487081 | Резиновая втулка | 2 |
| 31 | J952014 | Гайка | 2 |
| 32 | 4242001 | Выключатель тумблер | 1 |
| 33 | 4251588 | Реле | 2 |
| 34 | 4121859 | Ленточный зажим | 4 |
| 35 | 4055312 | Ленточный зажим | 5 |
| 37 | 4294437 | Колпачок | 1 |
| 40 | 2048030 | Жгут проводов | 1 |
| 41 | J460612 | Винт с шайбой | 2 |
| 42 | 8085156 | Кронштейн | 1 |
| 48 | 3091842 | Панель | 1 |
| 50 | 4452613 | Самонарезающий винт | 4 |
| 52 | 4452734 | Шланг | 1 |
| 53 | 4408093 | Шланг | 1 |
| 55 | 4455930 | Информационная табличка | 1 |
| 56 | 4632474 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
