Каталог запчастей HITACHI
Стрела трубопроводы (гидромолот и гидроножницы)<80> — HITACHI ZX75US-A

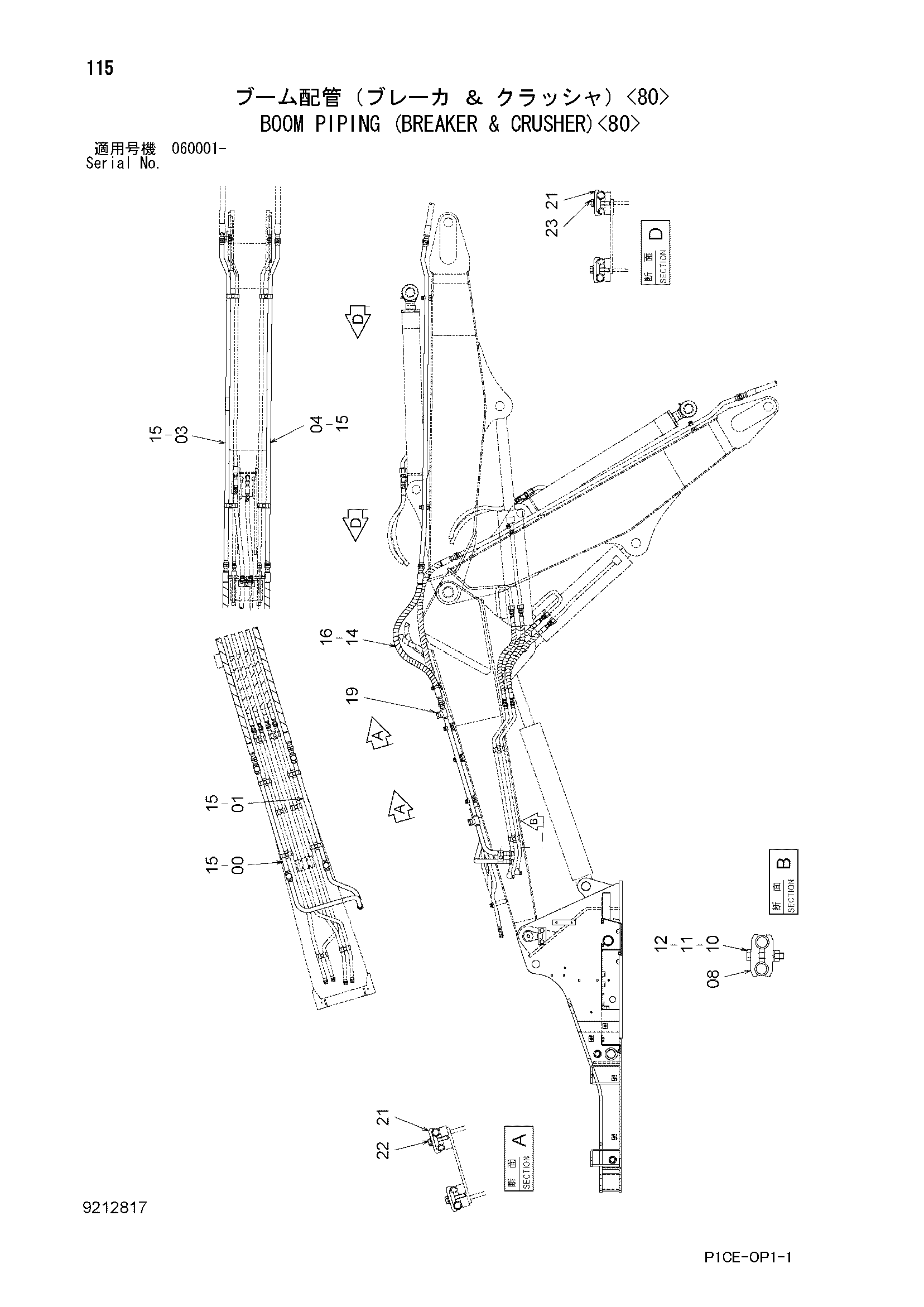

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)<80>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085631 | Трубка | 1 |
| 01 | 8085630 | Трубка | 1 |
| 03 | 9757271 | Трубка | 1 |
| 04 | 9757270 | Трубка | 1 |
| 08 | 4189859 | Хомут трубки | 2 |
| 10 | J901265 | Болт | 1 |
| 11 | J950012 | Гайка | 1 |
| 12 | A590912 | Пружинная шайба | 1 |
| 14 | 4207383 | Шланг | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 8 |
| 16 | 4327294 | Защитный кожух | 4 |
| 19 | 4174542 | Пробка | 4 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4141806 | Хомут трубки | 8 |
| 22 | J271260 | Болт с шайбой | 4 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271255 | Болт с шайбой | 4 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
