Гидролинии рабочего оборудования (ATT.) <75> — HITACHI ZX75US-A

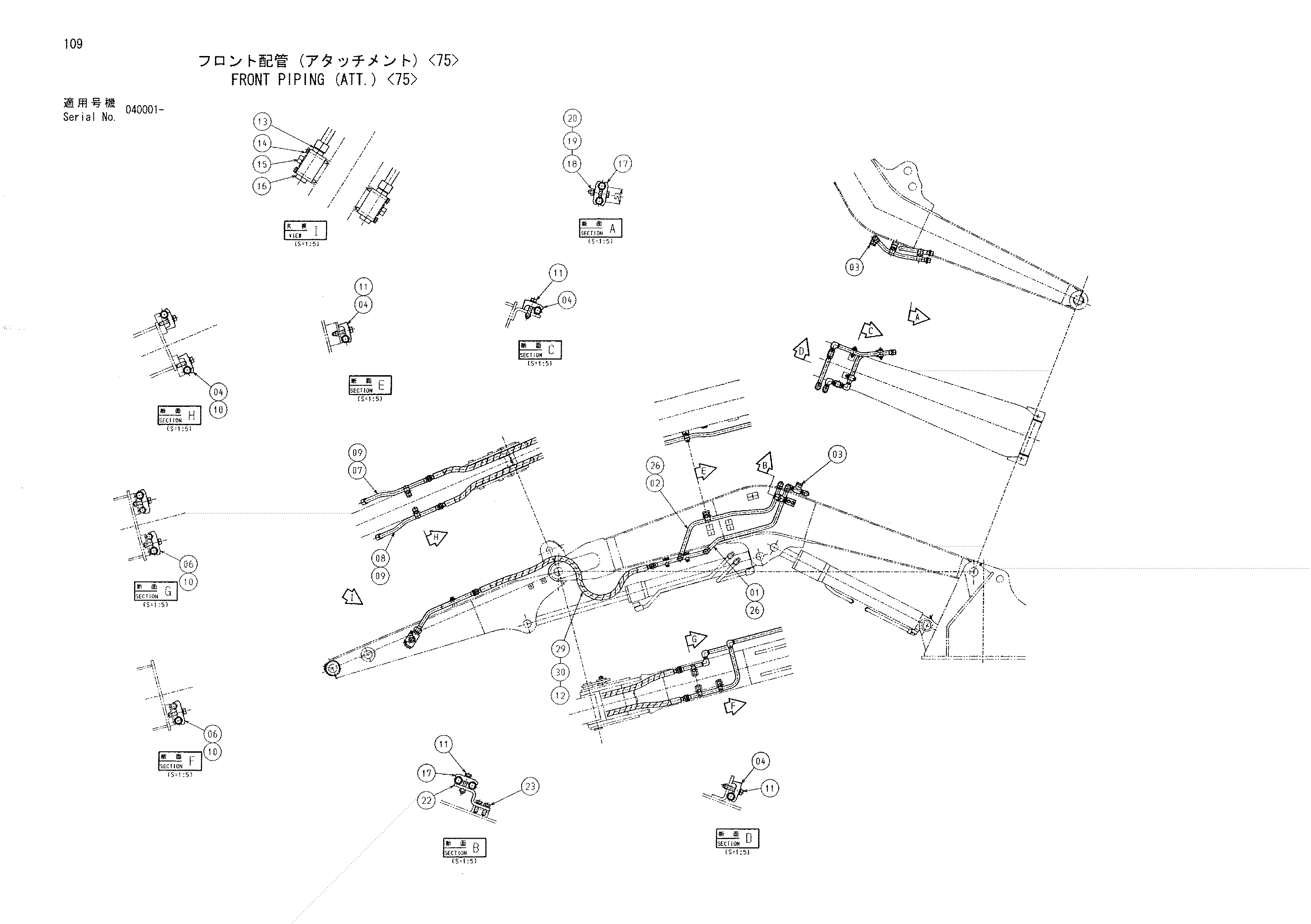

Заводская схема «Гидролинии рабочего оборудования (ATT.) <75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8091385 | Трубка | 1 |
| 02 | 8091384 | Трубка | 1 |
| 03 | 4174542 | Пробка | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4190126 | Хомут трубки | 5 |
| 06 | 4141806 | Хомут трубки | 3 |
| 07 | 8092189 | Трубка | 1 |
| 08 | 8092190 | Трубка | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | J011255 | Болт с шайбой | 5 |
| 10 | J271255 замена: J901255 | Болт с шайбой | 5 |
| 10 | J271255 замена: J222012 | Болт с шайбой | 5 |
| 11 | J011265 | Болт с шайбой | 4 |
| 11 | J271265 замена: J901265 | Болт с шайбой | 4 |
| 11 | J271265 замена: J222012 | Болт с шайбой | 4 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4189535 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | J271080 | Болт с шайбой | 4 |
| 14A | J901080 | Болт | 1 |
| 14B | J222010 | Плоская шайба | 1 |
| 15 | 4447675 | Запорный клапан | 2 |
| 16 | 4113926 | Пробка | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4189859 | Хомут трубки | 3 |
| 18 | J901265 | Болт | 1 |
| 19 | J950012 | Гайка | 1 |
| 20 | A590912 | Пружинная шайба | 1 |
| 22 | 9760395 | Кронштейн | 1 |
| 23 | J011235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J222012 | Болт с шайбой | 2 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4250078 | Шланг | 2 |
| 30 | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
