Основные гидролинии (2P-BOOM)<75> — HITACHI ZX75US-A

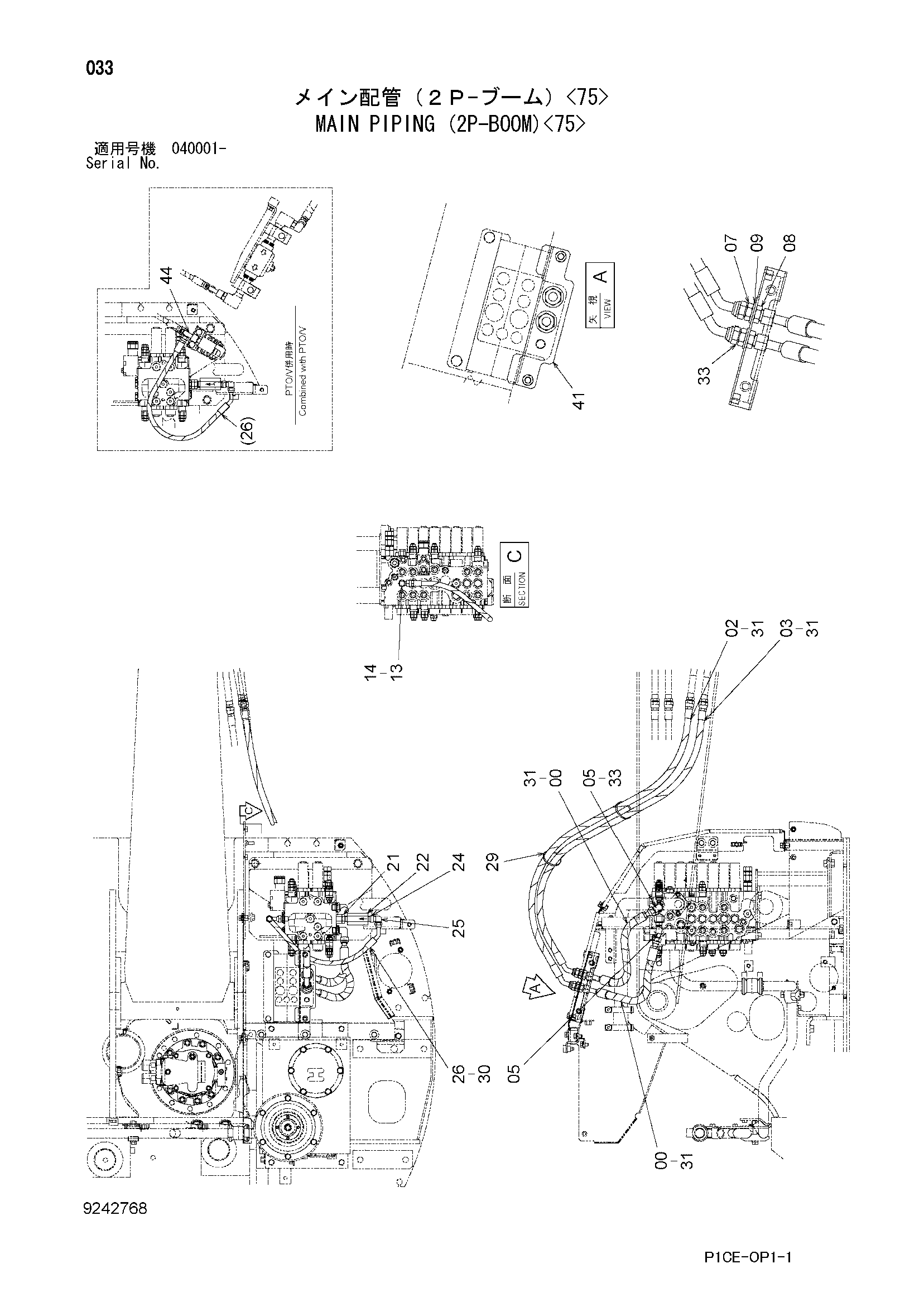

Заводская схема «Основные гидролинии (2P-BOOM)<75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4327464 | Шланг | 2 |
| 02 | 4295822 | Шланг | 1 |
| 03 | 4214426 | Шланг | 1 |
| 05 | A853344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4217505 | Адаптер | 2 |
| 08 | 4217504 | Гайка | 2 |
| 09 | A590120 | Плоская шайба | 2 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 1 |
| 21 | 4371030 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4163091 | Обратный клапан | 1 |
| 24 | 94-1602 | Переходник | 1 |
| 25 | 4154657 | Угловой штуцер | 1 |
| 26 | 4489378 | Шланг | 1 |
| 29 | 4121859 | Ленточный зажим | 2 |
| 30 | 4327293 | Защитный кожух | 2 |
| 31 | 4327294 | Защитный кожух | 6 |
| 33 | 4138938 | Уплотнительное кольцо | 6 |
| 41 | 8095464 | Кронштейн | 1 |
| 44 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
