Основные гидролинии (с PTO/V)(2P-BOOM)<80> — HITACHI ZX75US-A

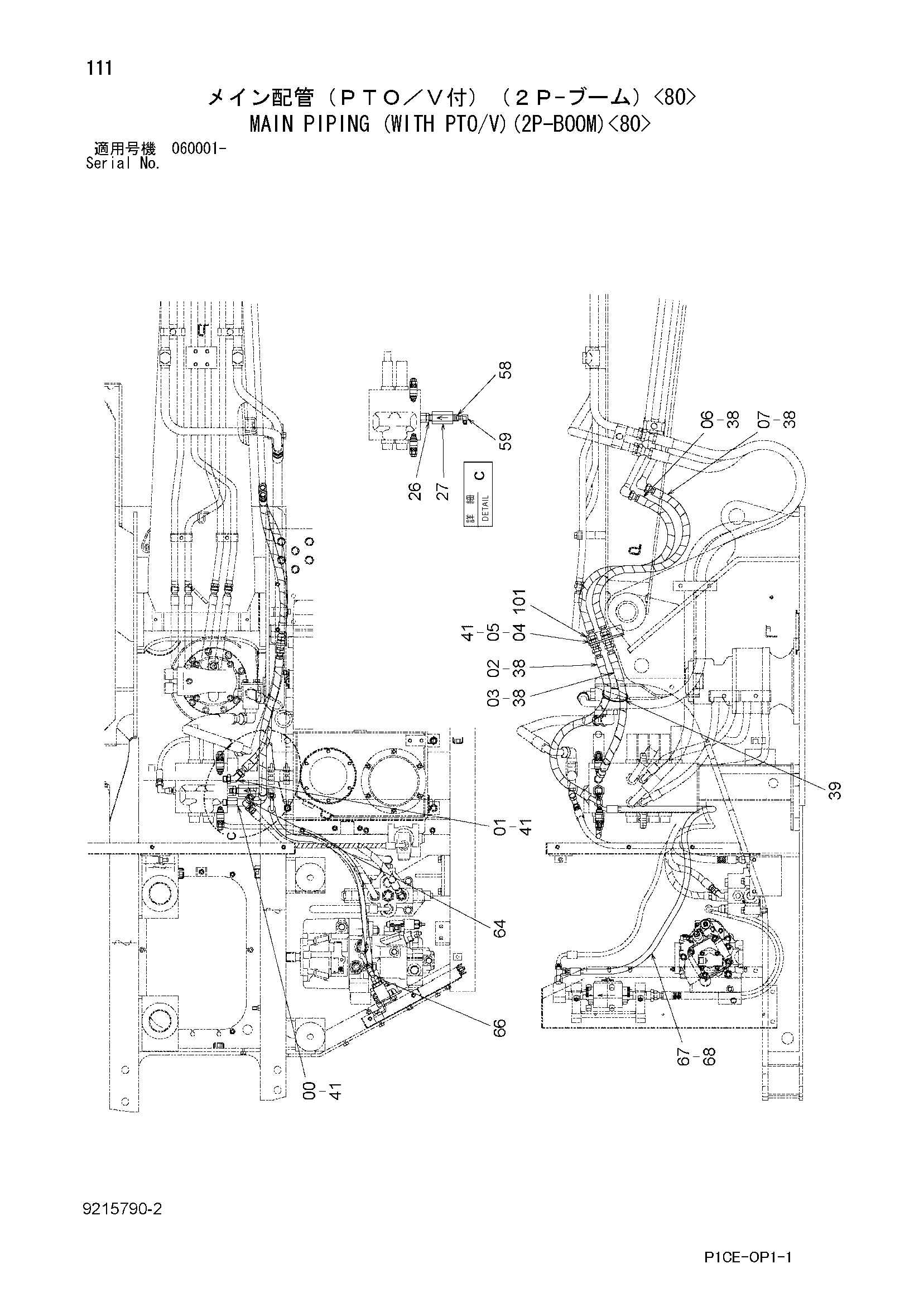

Заводская схема «Основные гидролинии (с PTO/V)(2P-BOOM)<80>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4339202 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4260154 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4294154 | Шланг | 1 |
| 03 | 4314391 | Шланг | 1 |
| 04 | 4217505 | Адаптер | 2 |
| 05 | 4217504 | Гайка | 2 |
| 06 | 4188986 | Шланг | 1 |
| 07 | 4207382 | Шланг | 1 |
| 26 | 4371030 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4163091 | Обратный клапан | 1 |
| 38 | 4327294 | Защитный кожух | 6 |
| 39 | 4055312 | Ленточный зажим | 1 |
| 41 | 4138938 | Уплотнительное кольцо | 6 |
| 58 | 94-1602 | Переходник | 1 |
| 59 | 4154657 | Угловой штуцер | 1 |
| 64 | 4239976 | Унион S | 1 |
| 66 | 4246672 | Соединительный штуцер | 1 |
| 67 | 4385616 | Шланг | 1 |
| 68 | 4327293 | Защитный кожух | 4 |
| 101 | 4474588 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
