Пилотные гидролинии (8) — HITACHI ZX75US-A

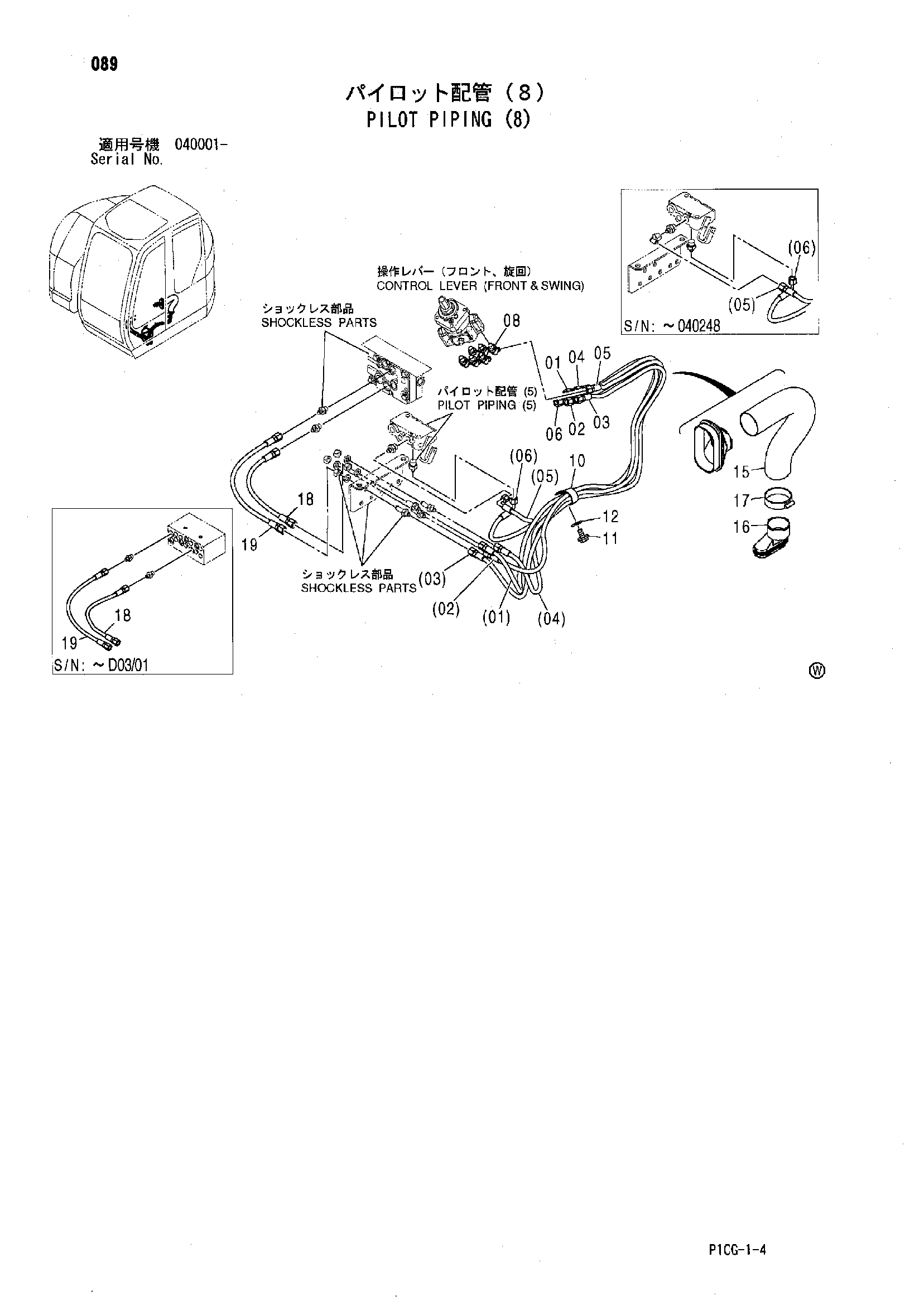

Заводская схема «Пилотные гидролинии (8)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4471874 | Шланг (BD) | 1 |
| 02 | 4471875 | Шланг (B2) | 1 |
| 03 | 4471876 | Шланг (BC) | 1 |
| 04 | 4471878 | Шланг (B4) | 1 |
| 05 | 4471879 | Шланг (PL) | 1 |
| 05 | 4600935 | Шланг (PL) | 1 |
| 06 | 4471881 | Шланг (TL) | 1 |
| 08 | A852222 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190264 | Зажим | 1 |
| 11 | J011020 | Болт с шайбой | 1 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 14 | 2045998 | Резиновая втулка | 1 |
| 15 | 4351175 | Шланг | 1 |
| 16 | 2046296 | Втулка | 1 |
| 17 | 4351774 | Хомут провод | 1 |
| 18 | 4479913 | Шланг (A2) | 1 |
| 19 | 4479916 | Шланг (A5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
