Обратные трубопроводы — HITACHI ZX75US-A

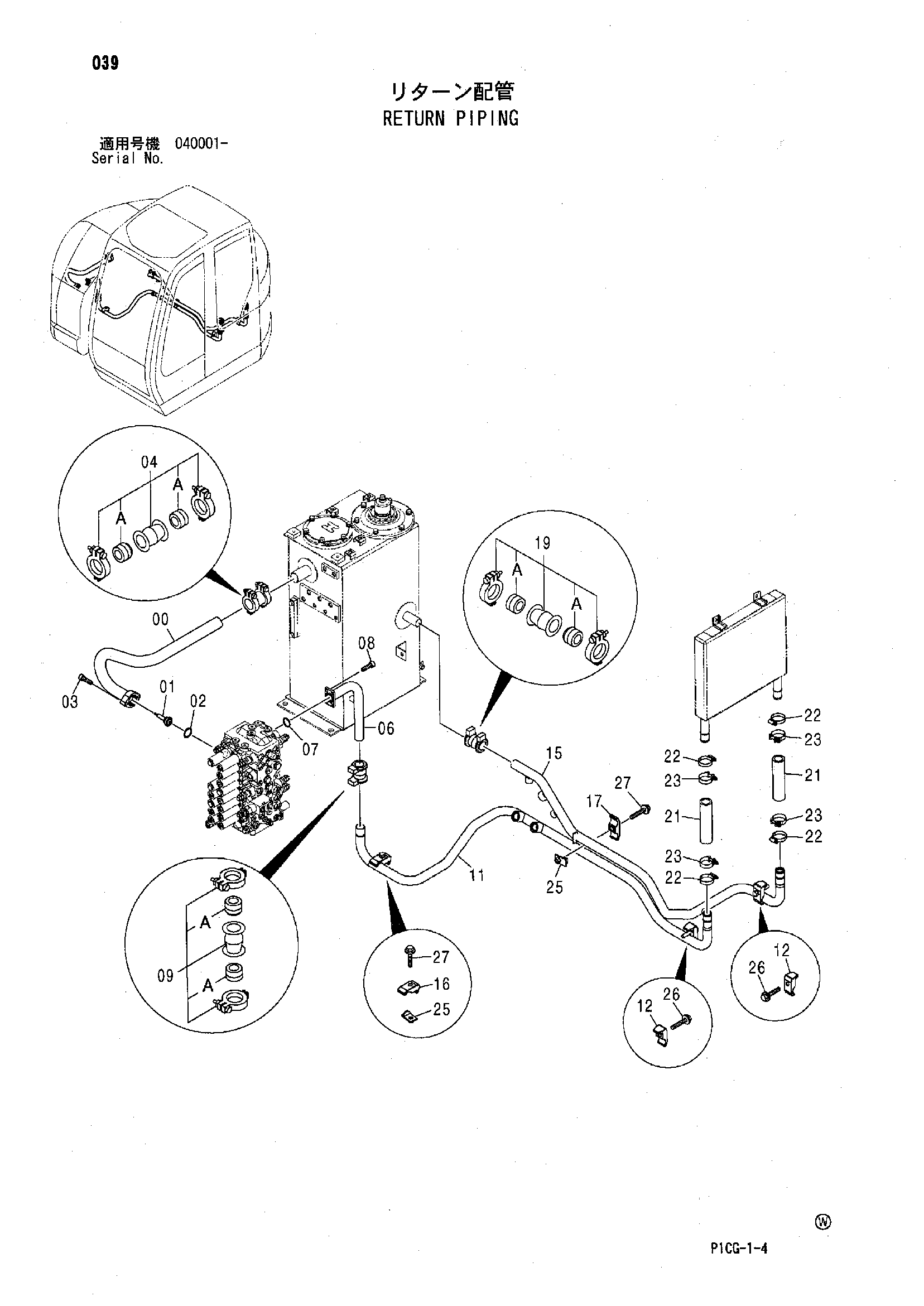

Заводская схема «Обратные трубопроводы» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087483 | Обратная трубка | 1 |
| 01 | 4255212 | Клапан | 1 |
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 03 | J781035 | Болт с внутренним шестигранником | 2 |
| 04 | 4069801 | Муфта | 1 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 8087484 | Обратная трубка | 1 |
| 07 | A811035 | Уплотнительное кольцо | 1 |
| 08 | J781025 | Болт с внутренним шестигранником | 4 |
| 09 | 4071213 | Муфта | 1 |
| 09A | 4196258 | Уплотнение кольцо | 2 |
| 11 | 7042087 | Обратная трубка | 1 |
| 12 | 4190127 | Хомут трубки | 2 |
| 15 | 7042088 | Обратная трубка | 1 |
| 16 | 4190127 | Хомут трубки | 1 |
| 17 | 4189860 | Хомут трубки | 1 |
| 19 | 4071213 | Муфта | 1 |
| 19A | 4196258 | Уплотнение кольцо | 2 |
| 21 | 4461778 | Резиновый шланг | 2 |
| 22 | 4011675 | Хомут шланга | 4 |
| 23 | 4296063 | Хомут шланга | 4 |
| 25 | 9759288 | Кронштейн | 2 |
| 26 | J011265 | Болт с шайбой | 2 |
| 26 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 27 | J011275 | Болт с шайбой | 2 |
| 27 | J271275 замена: J901275 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
