Вспомогательный гидролинии рабочего оборудования <80> — HITACHI ZX75US-A

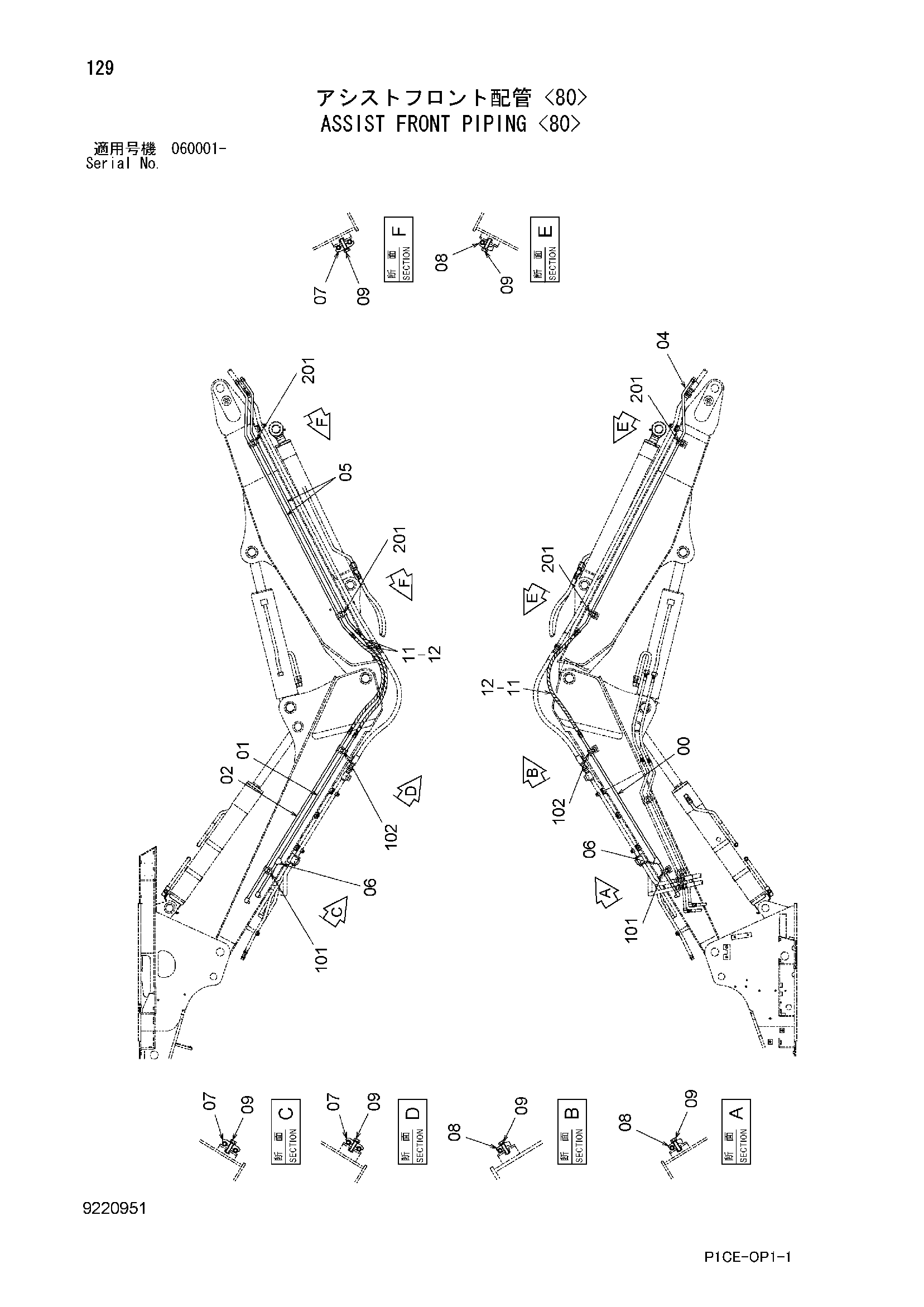

Заводская схема «Вспомогательный гидролинии рабочего оборудования <80>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087875 | Трубка | 1 |
| 01 | 8087876 | Трубка | 1 |
| 02 | 8087877 | Трубка | 1 |
| 04 | 8085211 | Трубка | 1 |
| 05 | 8085212 | Трубка | 2 |
| 06 | 94-2023 | Пробка | 2 |
| 07 | 4189858 | Хомут трубки | 4 |
| 08 | 4190124 | Хомут трубки | 4 |
| 09 | J271245 | Болт с шайбой | 8 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4167043 | Шланг | 3 |
| 12 | 4327293 | Защитный кожух | 6 |
| 101 | 9749939 | Седло винта | 2 |
| 102 | 9753840 | Седло винта | 2 |
| 201 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
