Управление педаль (вспомогательный) — HITACHI ZX75US-A

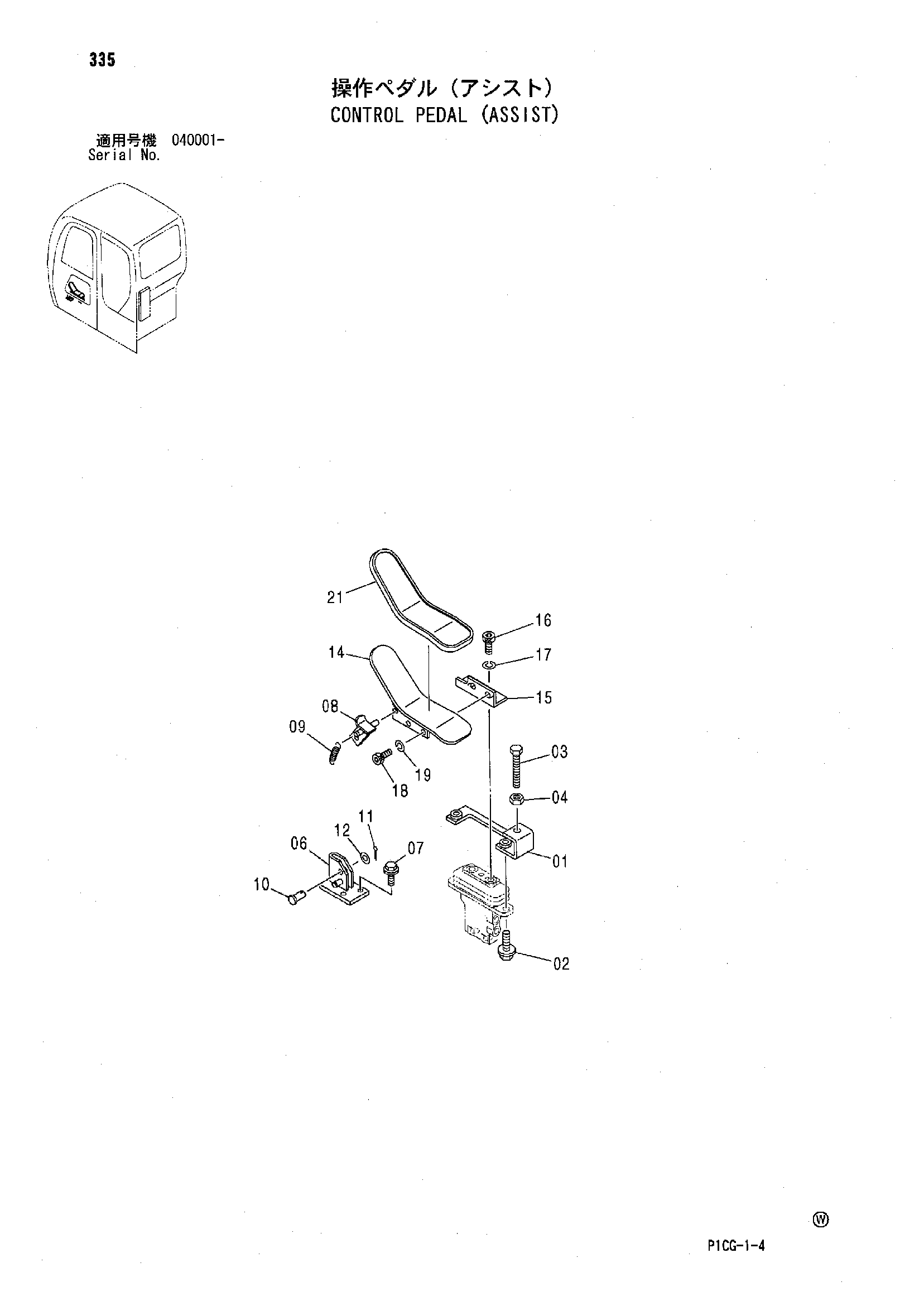

Заводская схема «Управление педаль (вспомогательный)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9759829 | Кронштейн | 1 |
| 02 | J011035 | Болт с шайбой | 2 |
| 02 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 03 | 4317640 | Болт | 1 |
| 04 | M500807 | Гайка | 1 |
| 06 | 8090120 | Кронштейн | 1 |
| 07 | J011030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 08 | 8084659 | Ограничитель | 1 |
| 09 | 4279604 | Пружина | 1 |
| 10 | 4287795 | Палец | 1 |
| 11 | A763016 | Шплинт | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 14 | 8090119 | Педаль | 1 |
| 15 | 9759828 | Кронштейн | 1 |
| 16 | J780816 | Болт с внутренним шестигранником | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 18 | J780820 | Болт с внутренним шестигранником | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 21 | 4283758 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
