Сиденье стойка (подвеска)[NA] — HITACHI ZX75US-A

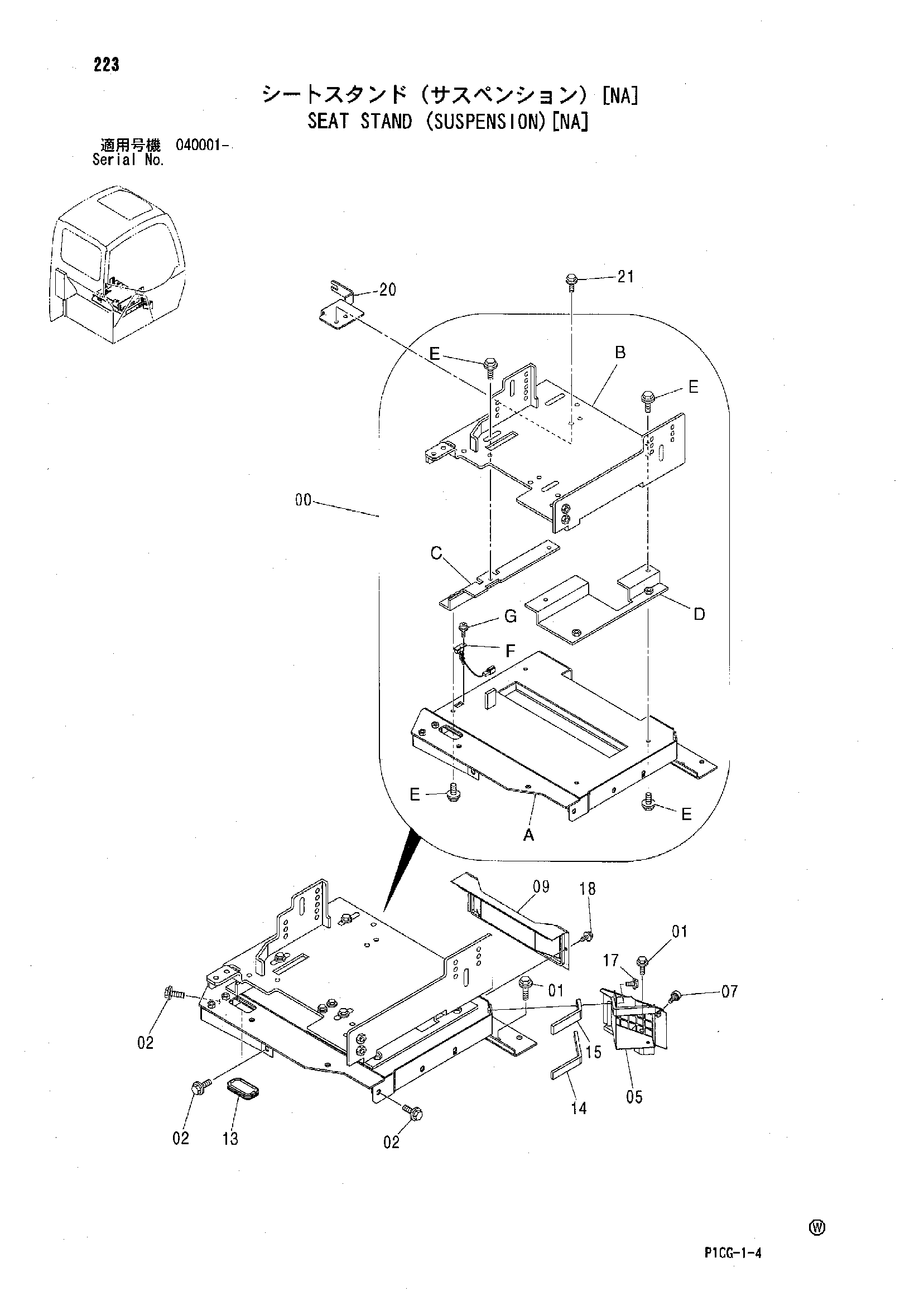

Заводская схема «Сиденье стойка (подвеска)[NA]» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье стойка (подвеска)[NA] HITACHI ZX75US-A](/catalog-drawings/2b/2b9ef77d-ddc1-4a41-bdc2-8f24d901ce57.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210643 | Водило в сборе | 1 |
| 00A | 6019448 | Стойка | 1 |
| 00B | 6020732 | Водило | 1 |
| 00C | 8086857 | Левый кронштейн | 1 |
| 00D | 8086858 | Правый кронштейн | 1 |
| 00E | J271025 | Болт с шайбой | 8 |
| 00E1 | J901025 | Болт | 1 |
| 00E2 | J222010 | Шайба | 1 |
| 00F | 4448925 | Датчик | 1 |
| 00G | J460310 | Винт с шайбой | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 7039100 | Решётка | 1 |
| 07 | 4446097 | Ручка | 1 |
| 09 | 8081502 | Крышка | 1 |
| 13 | 4445861 | Резиновая втулка | 1 |
| 14 | 4455711 | Резиновая прокладка | 1 |
| 15 | 4455714 | Резиновая прокладка | 1 |
| 17 | J260620 | Болт с шайбой | 1 |
| 17A | J900620 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | J260620 | Болт с шайбой | 2 |
| 18A | J900620 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 20 | 8086907 | Кронштейн | 1 |
| 21 | J260820 | Болт с шайбой | 2 |
| 21A | J900620 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
