Пилотные гидролинии (1-1) — HITACHI ZX75US-A

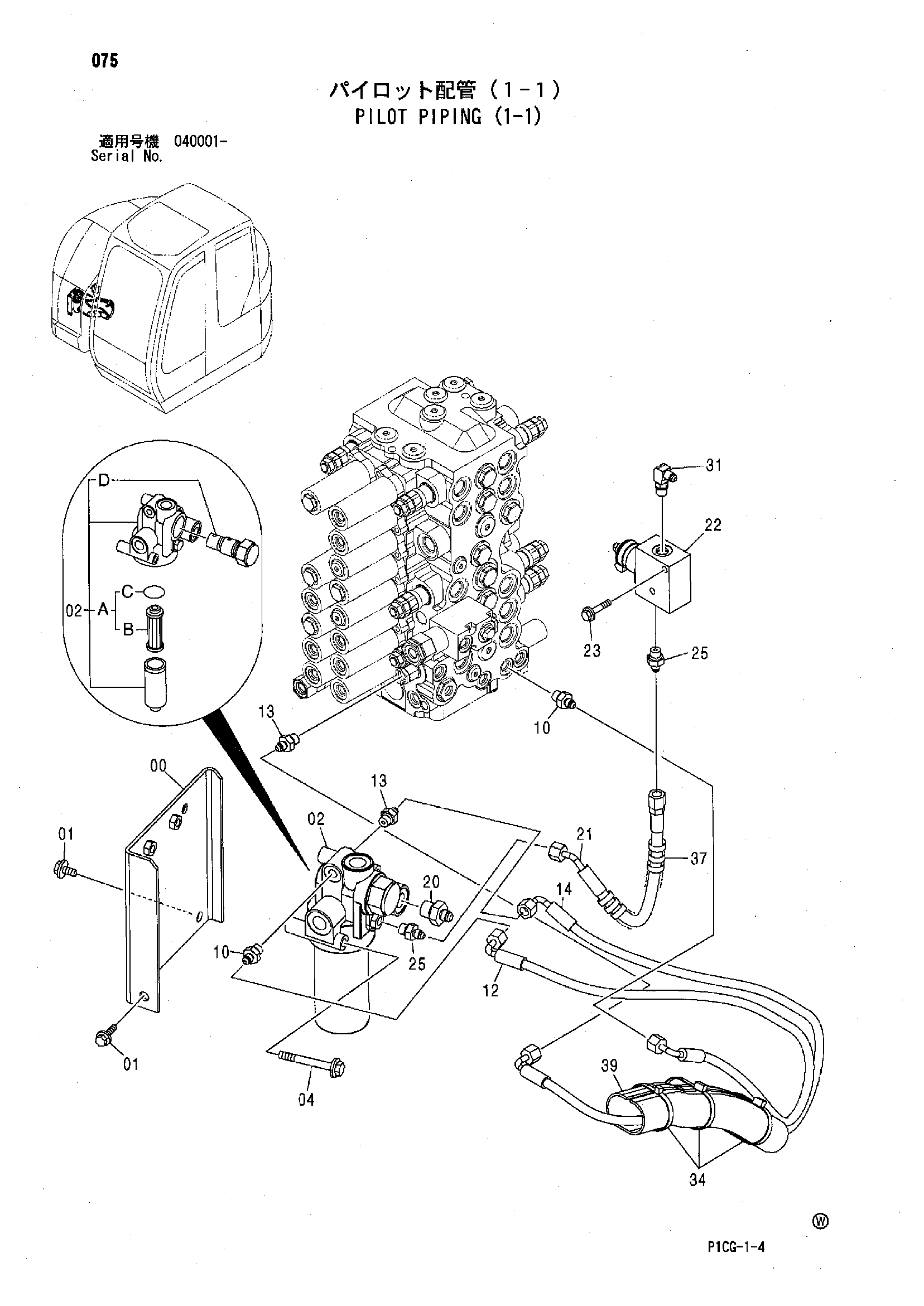

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087458 | Кронштейн фильтр | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 02 | 4408959 замена: 4611025 | Масляный фильтр | 1 |
| 02 | 4611025 | Масляный фильтр | 1 |
| 02A | 4370435 | Фильтрующий элемент | 1 |
| 02B | 4191301 | Фильтрующий элемент | 1 |
| 02C | A811060 | Уплотнительное кольцо | 1 |
| 02D | 4472430 | Предохранительный клапан | 1 |
| 04 | J011000 | Болт с шайбой | 2 |
| 04 | J271000 замена: J901000 | Болт с шайбой | 2 |
| 10 | A852122 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4478031 | Шланг (PE) | 1 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4470390 | Шланг (PC) | 1 |
| 20 | A852143 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4484004 | Пластиковый шланг | 1 |
| 22 | 4459699 | Электромагнитный клапан | 1 |
| 23 | J020855 | Болт с шайбой | 2 |
| 23 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 3 |
| 37 | 4327293 | Защитный кожух | 1 |
| 39 | 4484187 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
