Стрела <75> — HITACHI ZX75US-A

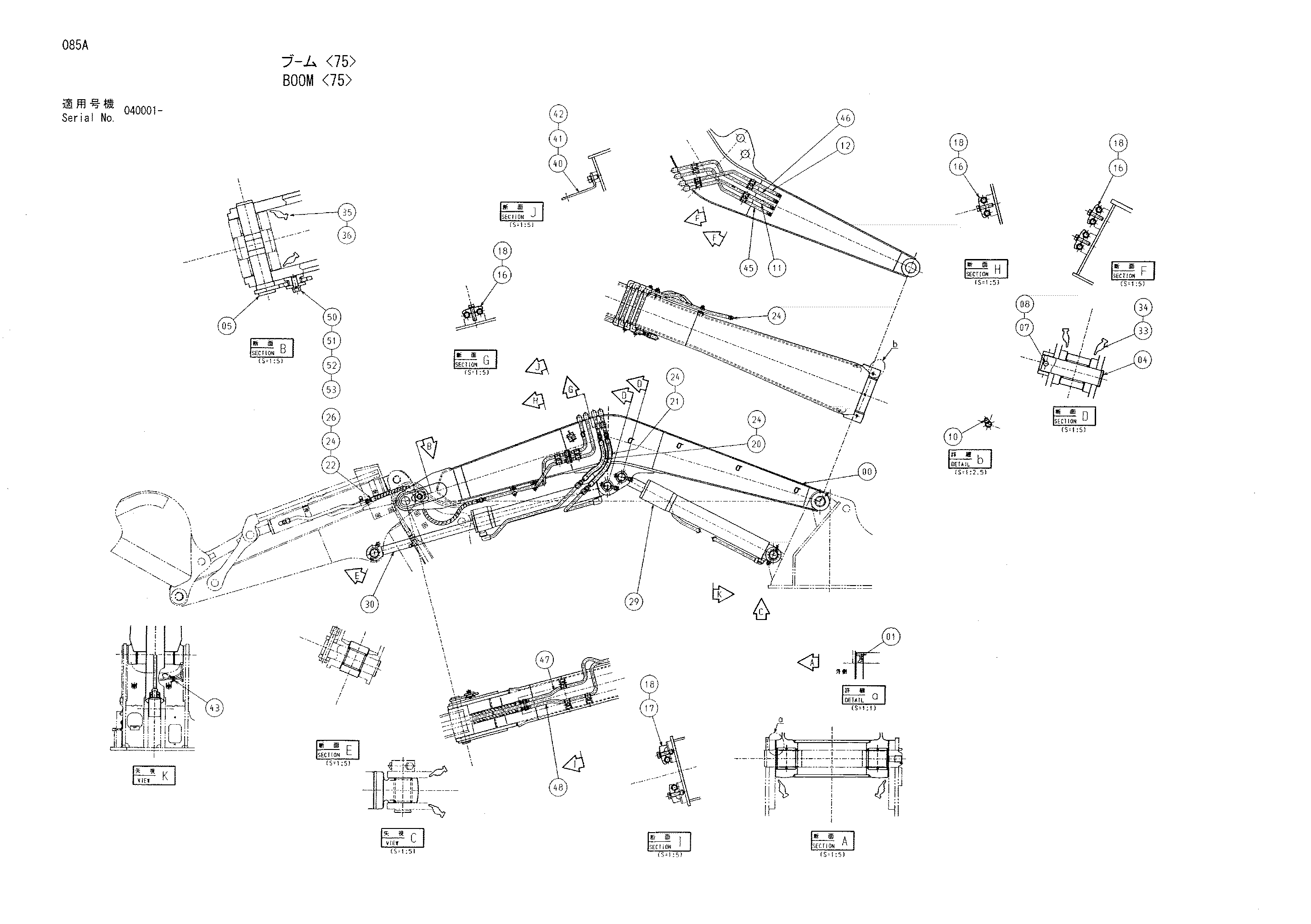

Заводская схема «Стрела <75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7043891	Стрела	1
00A	4445478	Втулка	2
00B	4434950	Ограничитель	2
01	4094086	Пылезащитное уплотнение	2
04	3055536	Палец	2
05	8082132	Палец	1
07	4435123	Стопорный палец	2
08	J950016	Гайка	4
10	J75581	Пресс-маслёнка	3
11	8091382	Трубка	1
12	8091383	Трубка	1
16	4189858	Хомут трубки	7
17	4190125	Хомут трубки	3
18	J011250	Болт с шайбой	10
18	J271250 замена: J901250	Болт с шайбой	10
18	J271250 замена: J222012	Болт с шайбой	10
20	4605967	Шланг	1
21	4605968	Шланг	1
22	4603155	Шланг	2
24	4138938	Уплотнительное кольцо	12
26	4327293	Защитный кожух	4
29	9228000	Стрела гидроцилиндр. в сборе	1
29A	4605569	Гидроцилиндр стрелы	1
29B	4334426	Втулка	4
29C	4117954	Пылезащитное уплотнение	4
30	9223463	Рукоять гидроцилиндр. в сборе	1
30A	4488937	Гидроцилиндр рукояти	1
30B	4374602	Втулка	1
30C	4117954	Пылезащитное уплотнение	4
30D	4334426	Втулка	2
33	4374459	Упорная пластина	4
34	4374437	Упорная пластина	2
35	4394384	Упорная пластина	2
36	4394385	Упорная пластина	1
40	4224631	Кронштейн	1
41	J901425	Болт	1
42	A590914	Пружинная шайба	1
43	4055311	Ленточный зажим	1
45	8091380	Трубка	1
46	8091381	Трубка	1
47	8091378	Трубка	1
48	8091379	Трубка	1
50	4424425	Блок	1
51	4426128	Пластина	1
52	J257218	Пружинная шайба	1
53	J921840	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
