Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)[EU] — HITACHI ZX75US-A

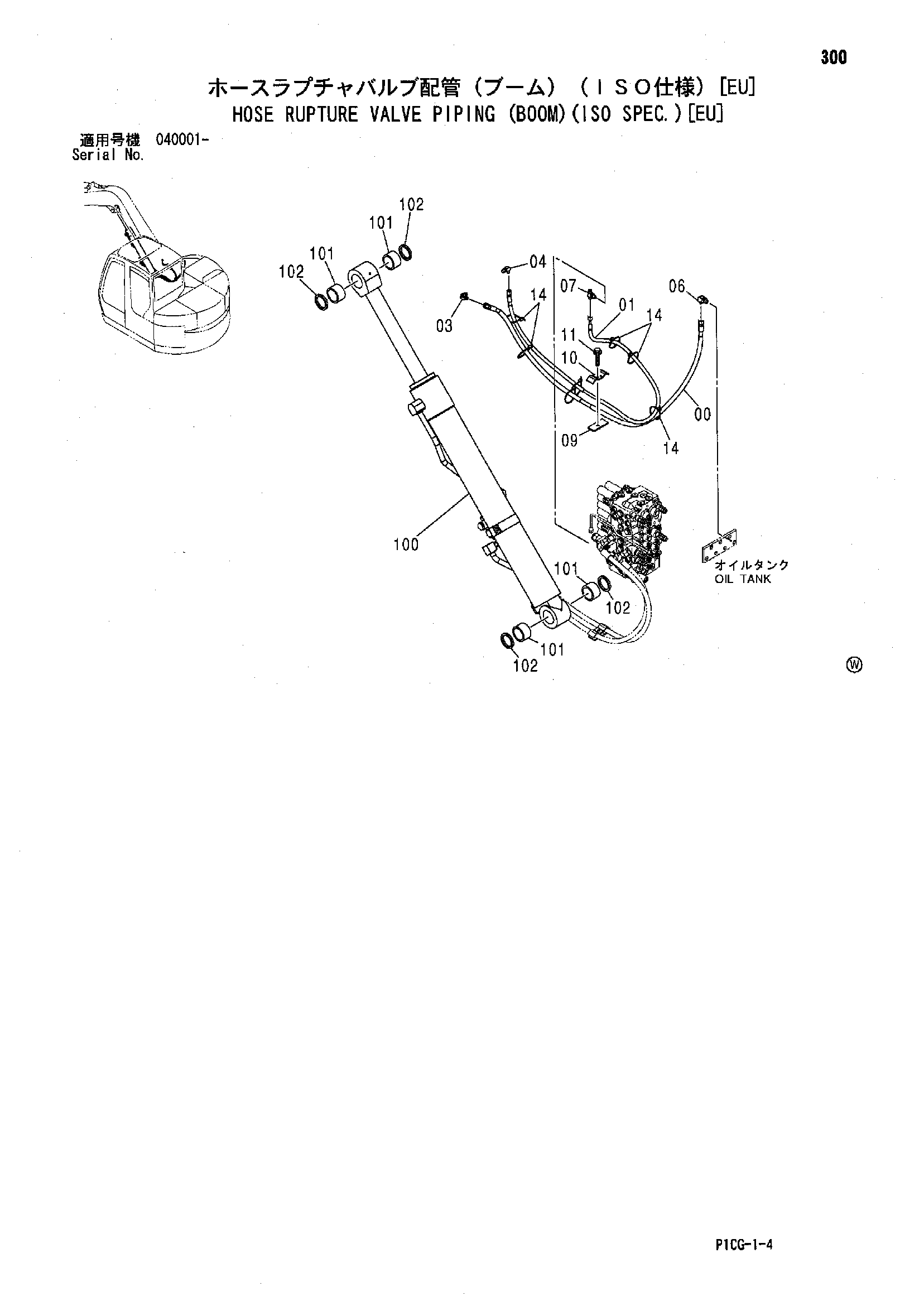

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)[EU]» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)[EU] HITACHI ZX75US-A](/catalog-drawings/dc/dc88d5c2-cb19-4502-9506-ec5c1241a03f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4488142 | Шланг | 1 |
| 01 | 4479432 | Шланг | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4205885 | Штуцер трубки | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9757600 | Хомут | 1 |
| 10 | 9757601 | Хомут | 1 |
| 11 | J011280 | Болт с шайбой | 1 |
| 11 | J271280 замена: J901280 | Болт с шайбой | 1 |
| 13 | 4327293 | Защитный кожух | 7 |
| 14 | 4055312 | Ленточный зажим | 7 |
| 100 | 4473657 | Гидроцилиндр стрелы | 1 |
| 101 | 4334426 | Втулка | 4 |
| 102 | 4117954 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
