Дренажные трубопроводы (2) — HITACHI ZX75US-A

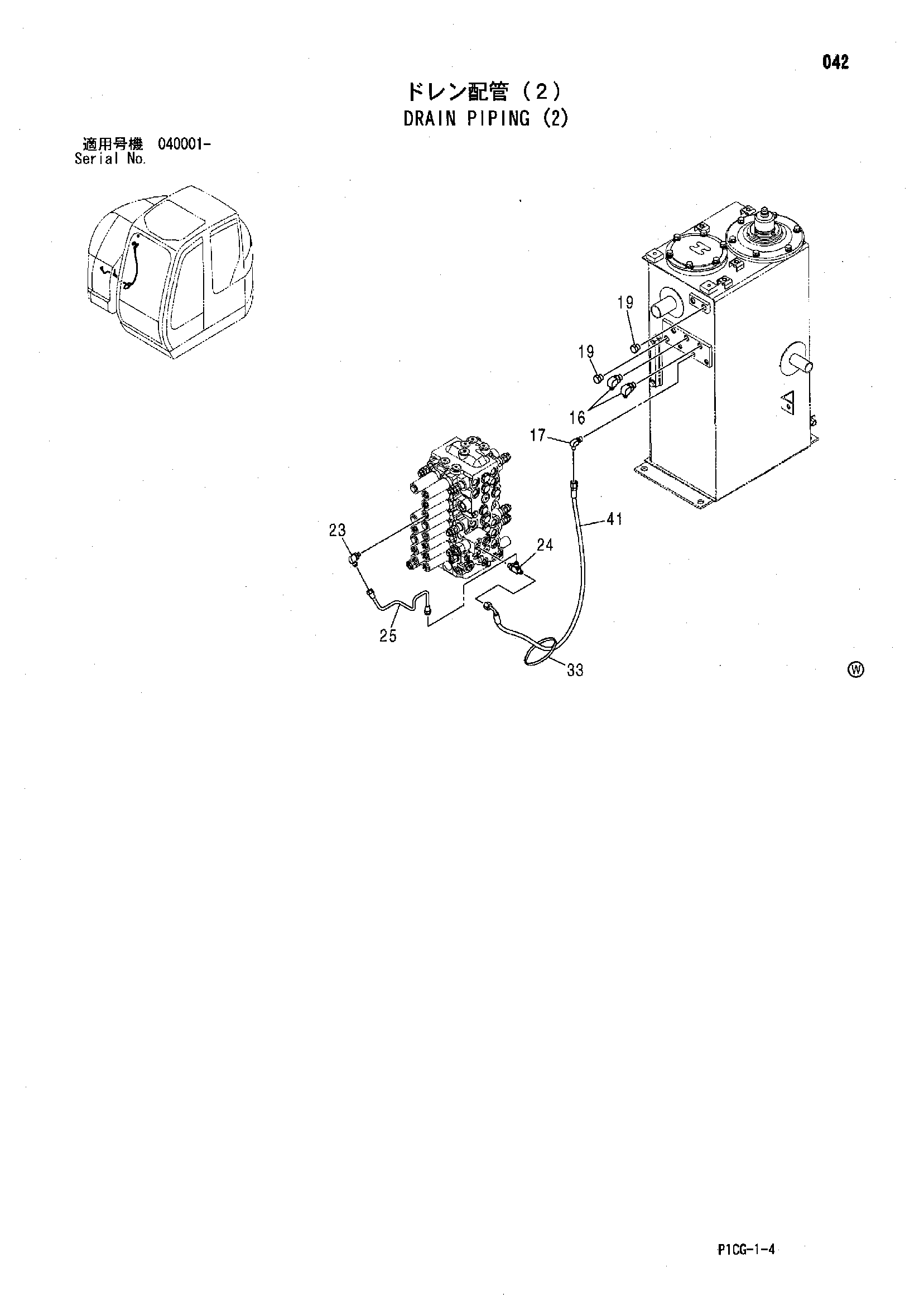

Заводская схема «Дренажные трубопроводы (2)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | A852333 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885003 | Пробка | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4293950 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203485 | Штуцер трубки | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4477392 | Трубка | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 41 | 4484057 | Пластиковый шланг (D1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
