Гидролинии рабочего оборудования — HITACHI ZX75US-A

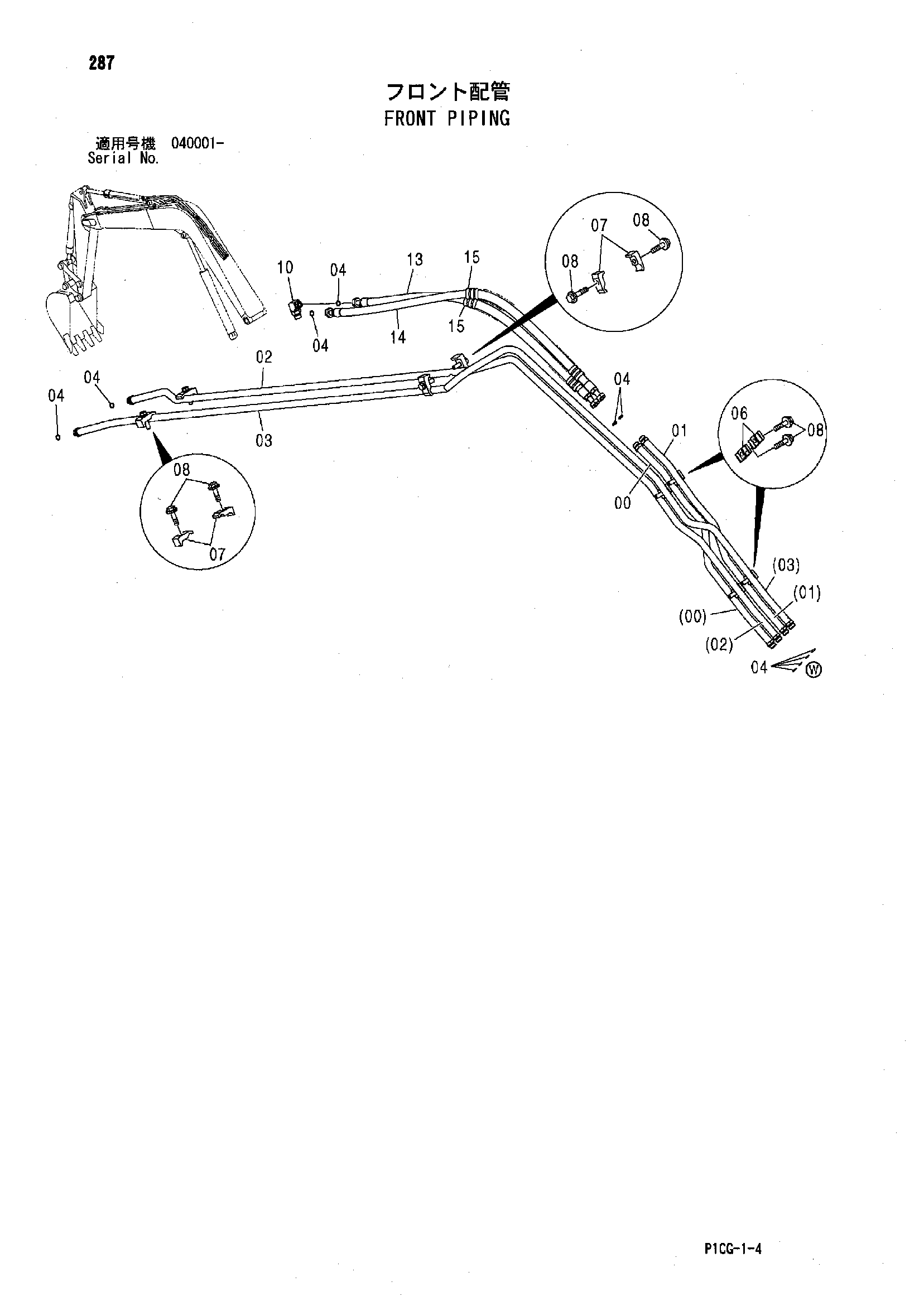

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758523 | Трубка | 1 |
| 01 | 9758524 | Трубка | 1 |
| 02 | 8087568 | Трубка | 1 |
| 03 | 8087569 | Трубка | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 10 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | J011250 | Болт с шайбой | 8 |
| 08 | J271250 замена: J901250 | Болт с шайбой | 8 |
| 10 | 4200580 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4452857 | Шланг | 1 |
| 14 | 4452858 | Шланг | 1 |
| 15 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
