Основные гидролинии (гидромолот и гидроножницы)<75> — HITACHI ZX75US-A

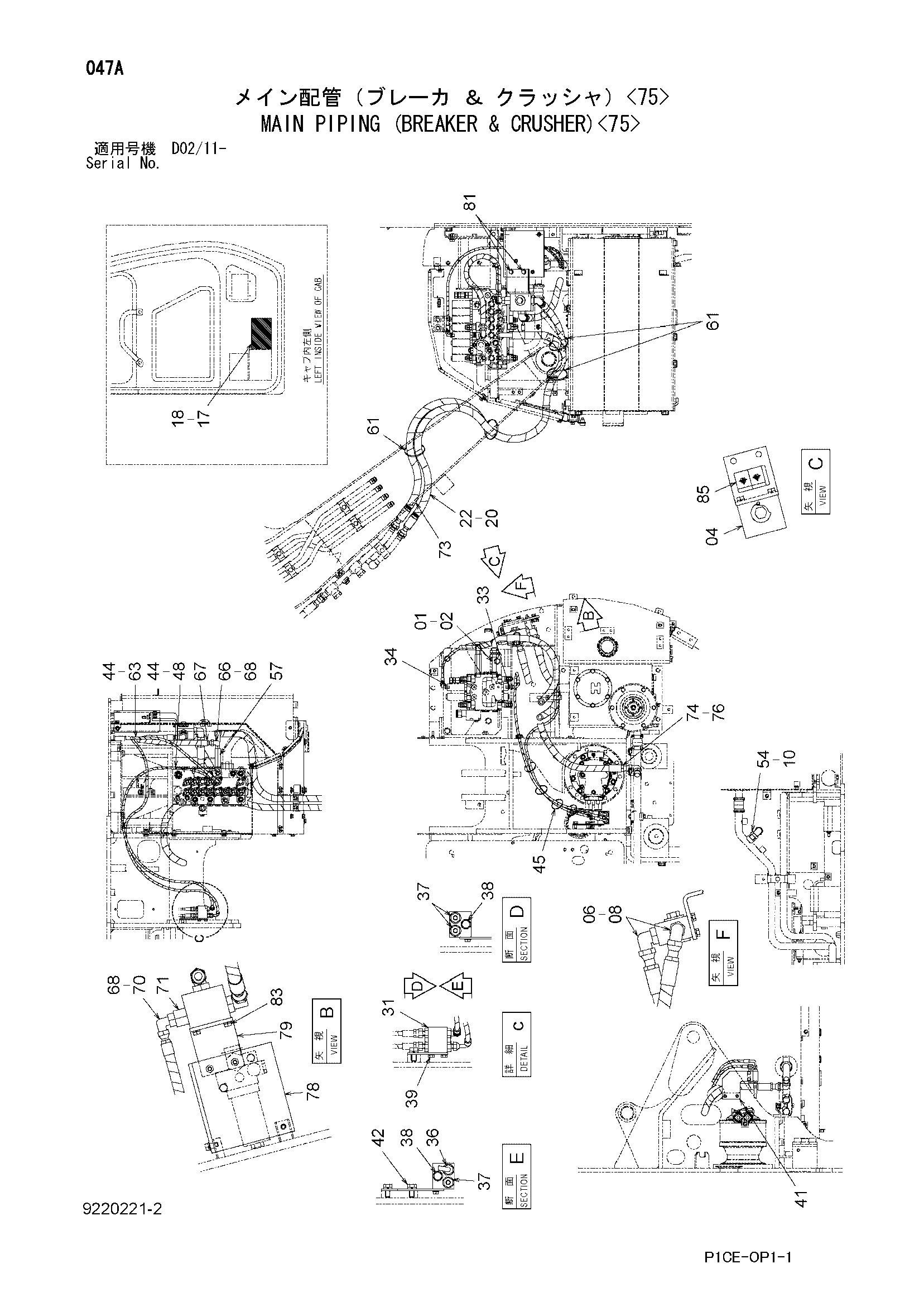

Заводская схема «Основные гидролинии (гидромолот и гидроножницы)<75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 1 |
| 02 | 4304496 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4261540 | Клапан | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | A853386 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4245076 | Информационная табличка | 1 |
| 18 | 4245758 | Информационная табличка | 1 |
| 20 | 4327294 | Защитный кожух | 3 |
| 22 | 9215299 | Шланг в сборе | 1 |
| 22A | 4475778 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 3 |
| 31 | 4330230 | Челночный клапан | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852332 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852132 | Адаптер | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A885002 | Пробка | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | J260820 | Болт с шайбой | 2 |
| 39A | J900820 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | 4482000 | Кронштейн | 1 |
| 42 | J271225 | Болт с шайбой | 2 |
| 42A | J901225 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 4327293 | Защитный кожух | 7 |
| 45 | 4055312 | Ленточный зажим | 5 |
| 48 | 4481171 | Шланг | 1 |
| 54 | 4157562 | Угловой штуцер | 1 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4412789 | Разъём S | 1 |
| 61 | 4121859 | Ленточный зажим | 4 |
| 63 | 4487532 | Шланг | 1 |
| 66 | A853344 | Угловой штуцер | 1 |
| 66A | 4506418 | Уплотнительное кольцо | 1 |
| 67 | 9224863 | Шланг в сборе | 1 |
| 67A | 4601147 | Шланг | 1 |
| 67B | 4327294 | Защитный кожух | 1 |
| 68 | 4138938 | Уплотнительное кольцо | 2 |
| 70 | A853364 | Угловой штуцер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4263448 | Переходник S | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 9224864 | Шланг в сборе | 1 |
| 73A | 4601148 | Шланг | 1 |
| 73B | 4327294 | Защитный кожух | 4 |
| 74 | 4370733 | Шланг | 1 |
| 76 | 4327294 | Защитный кожух | 3 |
| 78 | 8091753 | Кронштейн фильтр | 1 |
| 79 | 3098267 | Кронштейн | 1 |
| 81 | J271035 | Болт с шайбой | 2 |
| 81A | J901035 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | J271025 | Болт с шайбой | 2 |
| 83A | J901025 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 85 | 4605376 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
