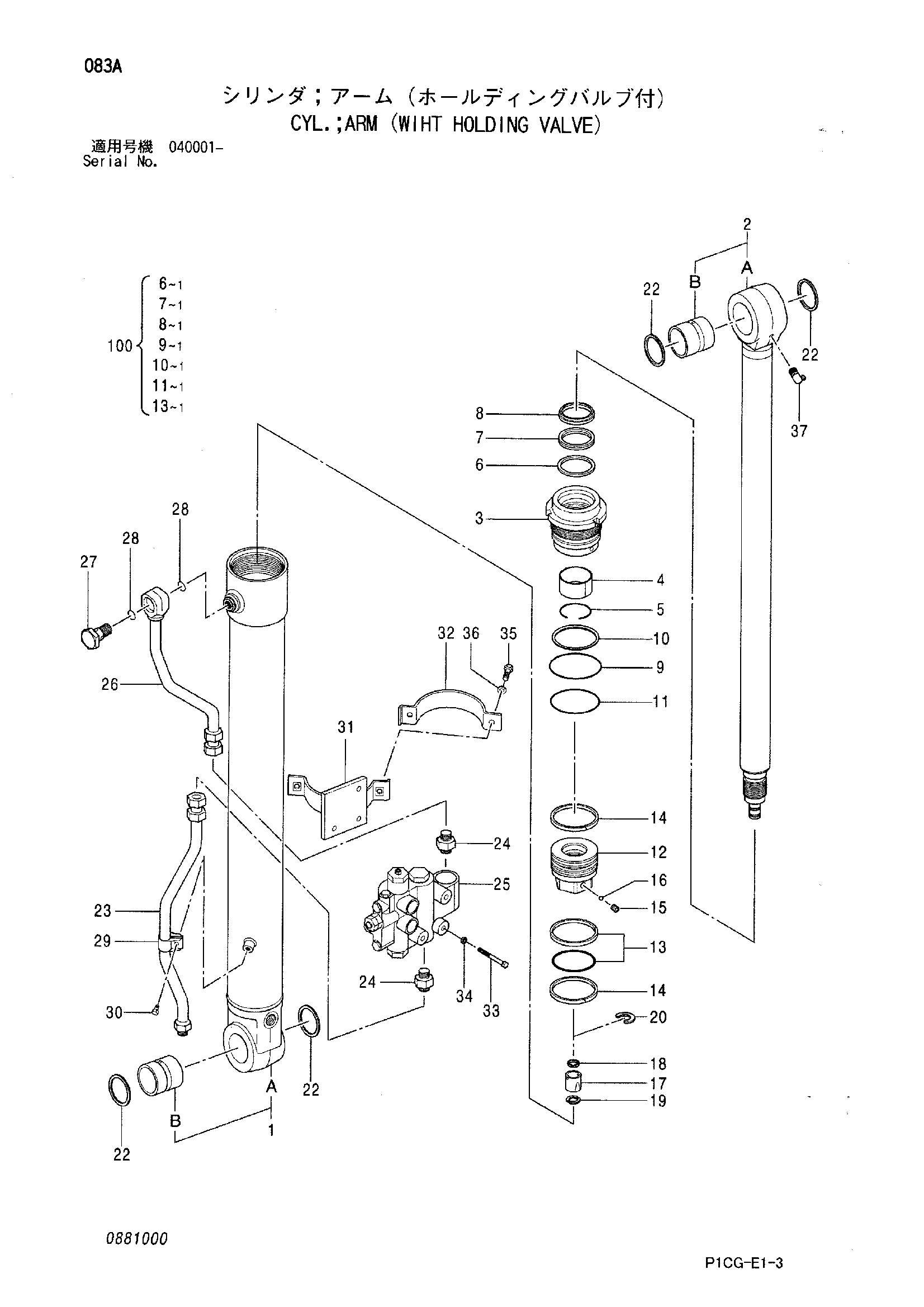

Гидроцилиндр рукояти (вихт удерживающий клапан) — HITACHI ZX75US-A
Заводская схема «Гидроцилиндр рукояти (вихт удерживающий клапан)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458862 | Гидроцилиндр рукояти | 1 | |
| 1 | 0826901 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4374602 | Втулка пальца | 1 |
| 2 | 0826904 | Шток поршня в сборе | 1 |
| 2B | 4374602 | Втулка пальца | 1 |
| 3 | 0826906 | Головка гидроцилиндра | 1 |
| 4 | 0826907 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0826908 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0444715 | Грязесъёмное кольцо | 1 |
| 9 | A811090 | Уплотнительное кольцо | 1 |
| 10 | 0826909 | Опорное кольцо | 1 |
| 11 | A810095 | Oーкольцо | 1 |
| 12 | 0826910 | Поршень | 1 |
| 13 | 0310608 | Уплотнительное кольцо | 1 |
| 14 | 0667108 | Направляющее кольцо | 2 |
| 15 | 0310612 | Установочный винт | 1 |
| 16 | 0111818 | Стальной шарик | 1 |
| 17 | 0444708 | Амортизирующий подшипник | 1 |
| 18 | 0714904 | Уплотнение амортизатор | 1 |
| 19 | 0396211 | Ограничитель | 2 |
| 20 | 0444710 | Стопорное кольцо | 1 |
| 22 | 4117954 | Грязесъёмное кольцо | 4 |
| 23 | 0881001 | Трубка | 1 |
| 24 | 0824207 | Ниппель | 2 |
| 25 | 4600794 | Удерживающий клапан | 1 |
| 26 | 0881002 | Трубка | 1 |
| 27 | 0826814 | Пробка | 1 |
| 28 | 4509182 | Oーкольцо | 2 |
| 29 | 0826815 | Держатель | 1 |
| 30 | 0826816 | Болт | 1 |
| 31 | 0881003 | Лента | 1 |
| 32 | 0310619 | Лента | 1 |
| 33 | 0824211 | Болт | 3 |
| 34 | 0158896 | Пружинная шайба | 3 |
| 35 | 0408815 | Болт | 2 |
| 36 | 0325913 | Шайба | 2 |
| 37 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4464985 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
