Пилотный клапан (рабочее оборудование, поворот) — HITACHI ZX75US-A

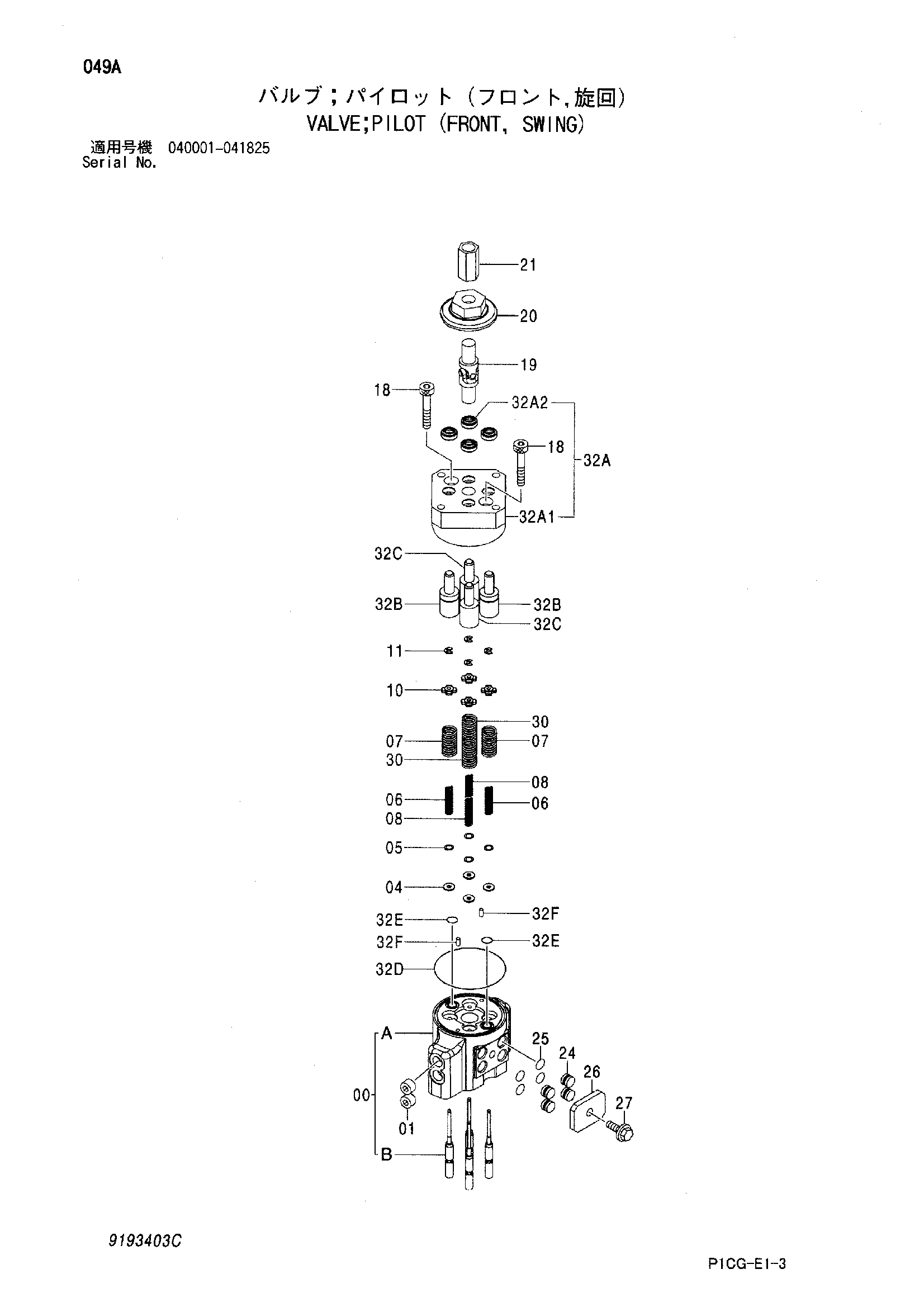

Заводская схема «Пилотный клапан (рабочее оборудование, поворот)» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9193403 замена: 9195304 | Пилотный клапан | 1 | |
| 9195304 | Пилотный клапан | 1 | |
| 00 | 8081319 | Корпус в сборе | 1 |
| 01 | 4315607 | Пробка | 2 |
| 04 | 4410898 | Проставка | 4 |
| 05 | 4203411 | Регулировочная шайба | 12 |
| 06 | 4425414 | Пружина сжатия | 2 |
| 07 | 4421771 | Пружина сжатия | 2 |
| 08 | 4429120 | Пружина сжатия | 2 |
| 10 | 4429119 | Направляющая пружины | 4 |
| 11 | 4437333 | Стопорное кольцо | 4 |
| 18 | J780845 | Болт с внутренним шестигранником | 2 |
| 19 | 4335060 | Соединение универсальный | 1 |
| 20 | 4437106 | Кулачок | 1 |
| 21 | 4182067 | Соединение винт | 1 |
| 24 | 4442323 | Пробка | 4 |
| 25 | 939356 | Уплотнительное кольцо | 4 |
| 26 | 4442339 | Пластина | 1 |
| 27 | J010816 | Болт с шайбой | 1 |
| 27 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 27 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 30 | 4446960 | Пружина сжатия | 2 |
| 32A-F | 9233096 | Блок | 1 |
| 32A | 9234284 | Блок | 1 |
| 32A1 | 2044350 замена: 9233096 | Блок | 1 |
| 32A2 | 4335047 замена: 4447050 | Масляное уплотнение | 4 |
| 32A2 | 4447050 замена: 9233096 | Масляное уплотнение | 4 |
| 32B | 9754825 замена: 9233096 | Толкатель | 2 |
| 32B | 9759158 | Толкатель | 2 |
| 32C | 9754826 замена: 9233096 | Толкатель | 2 |
| 32C | 9759157 | Толкатель | 2 |
| 32D | 4431915 | Уплотнительное кольцо | 1 |
| 32E | 4431914 | Уплотнительное кольцо | 2 |
| 32F | J400408 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
