Гидроцилиндр ковша <75> — HITACHI ZX75US-A

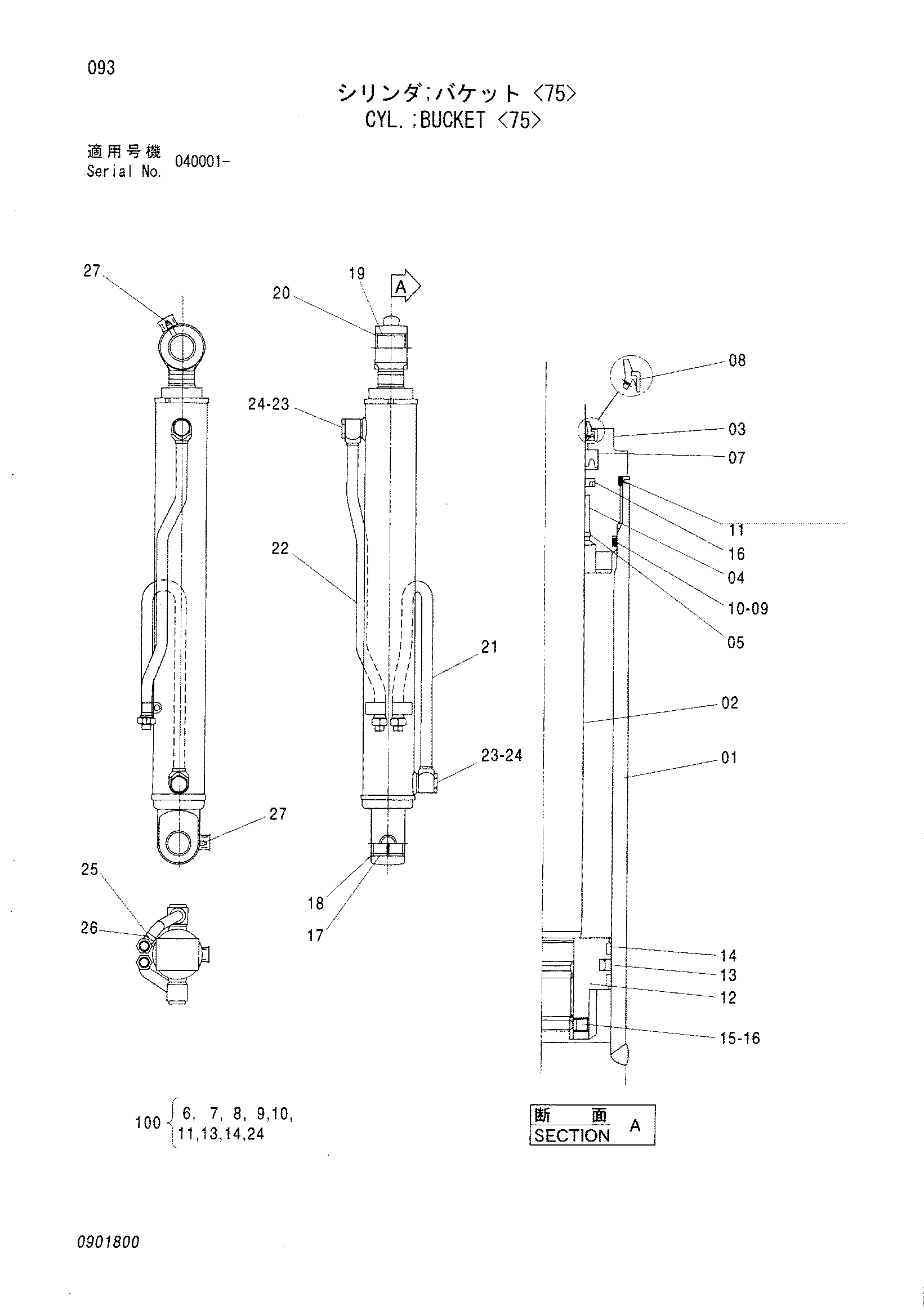

Заводская схема «Гидроцилиндр ковша <75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4488938 | Гидроцилиндр ковша | 1 | |
| 1 | 0901801 | Труба гидроцилиндра в сборе | 1 |
| 2 | 0901802 | Шток поршня в сборе | 1 |
| 3 | 0901803 | Головка гидроцилиндра | 1 |
| 4 | 0827007 | Втулка | 1 |
| 5 | 0225804 | Стопорное кольцо | 1 |
| 6 | 0827008 | Кольцо | 1 |
| 7 | 0225810 | U-образная манжета | 1 |
| 8 | 0453517 | Грязесъёмное кольцо | 1 |
| 9 | A811085 | Уплотнительное кольцо | 1 |
| 10 | 0854105 | Опорное кольцо | 1 |
| 11 | A810090 | Уплотнительное кольцо | 1 |
| 12 | 0894210 | Поршень | 1 |
| 13 | 0243803 | Уплотнительное кольцо | 1 |
| 14 | 0854107 | Направляющее кольцо | 2 |
| 15 | 0310612 | Установочный винт | 1 |
| 16 | 0111818 | Стальной шарик | 1 |
| 21 | 0901804 | Трубка | 1 |
| 22 | 0901805 | Трубка | 1 |
| 23 | 4480022 | Пробка | 2 |
| 24 | 4509182 | Уплотнительное кольцо | 4 |
| 25 | 0826815 | Держатель | 2 |
| 26 | 0826816 | Болт | 2 |
| 27 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4614745 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
