Стрела управление детали <75> — HITACHI ZX75US-A

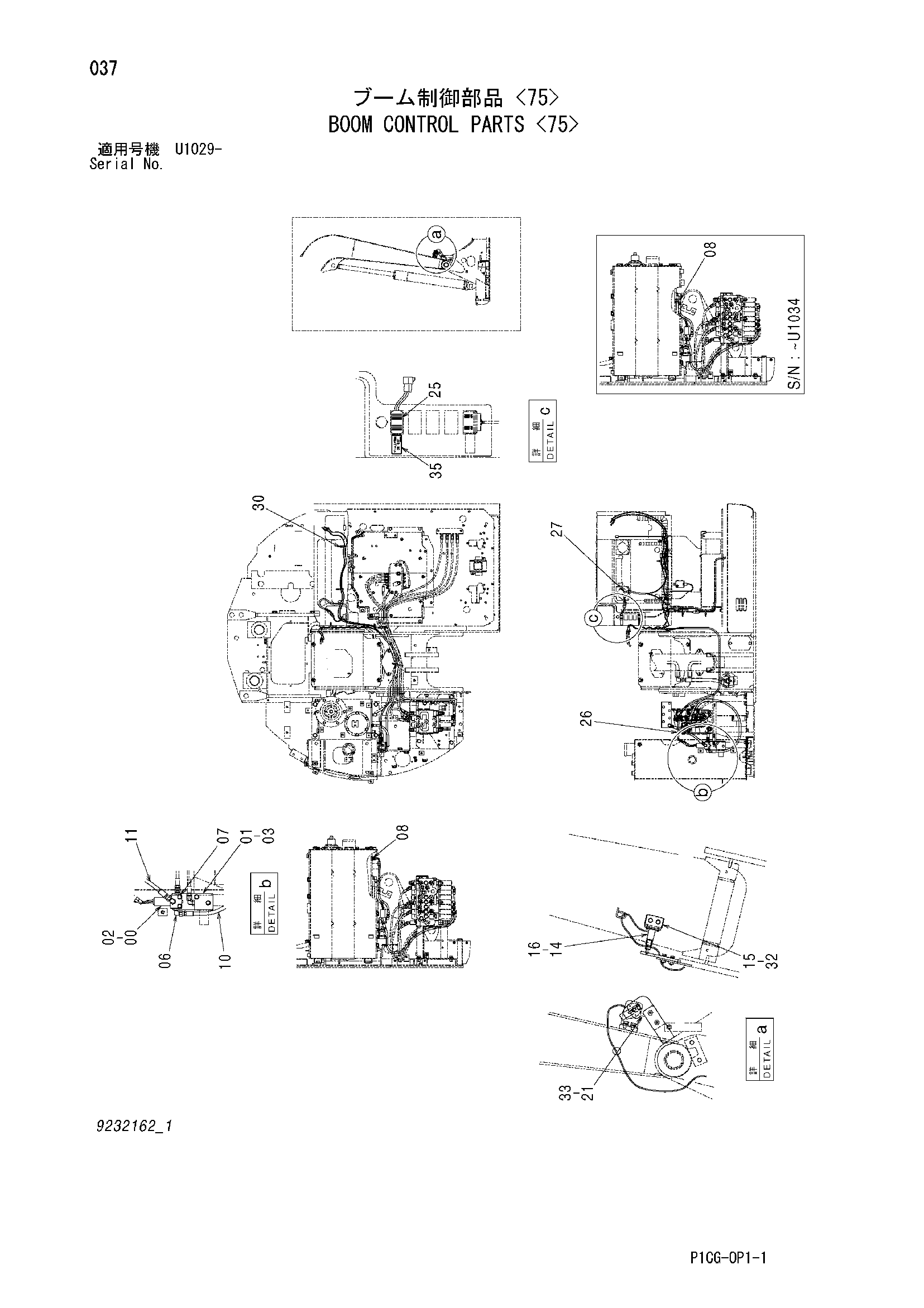

Заводская схема «Стрела управление детали <75>» для HITACHI ZX75US-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4273526 | Электромагнитный клапан | 1 |
| 01 | 9761523 | Пластина | 1 |
| 02 | J260865 | Болт с шайбой | 2 |
| 02A | J900865 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260860 | Болт с шайбой | 2 |
| 03A | J900860 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4401960 | Шланг | 1 |
| 11 | 4442331 | Шланг | 1 |
| 11 | 4666213 | Шланг | 1 |
| 14 | 4467465 | Выключатель концевой | 1 |
| 15 | 4610891 | Кронштейн | 1 |
| 16 | J450412 | Винт с шайбой | 2 |
| 21 | 4610892 | Пластина | 1 |
| 25 | 4352947 | Выключатель | 1 |
| 26 | 4466866 | Жгут проводов | 1 |
| 27 | 4466867 | Жгут проводов | 1 |
| 30 | 4055311 | Ленточный зажим | 10 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4611283 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
