Основные гидролинии (1-1) — HITACHI ZX75US-3

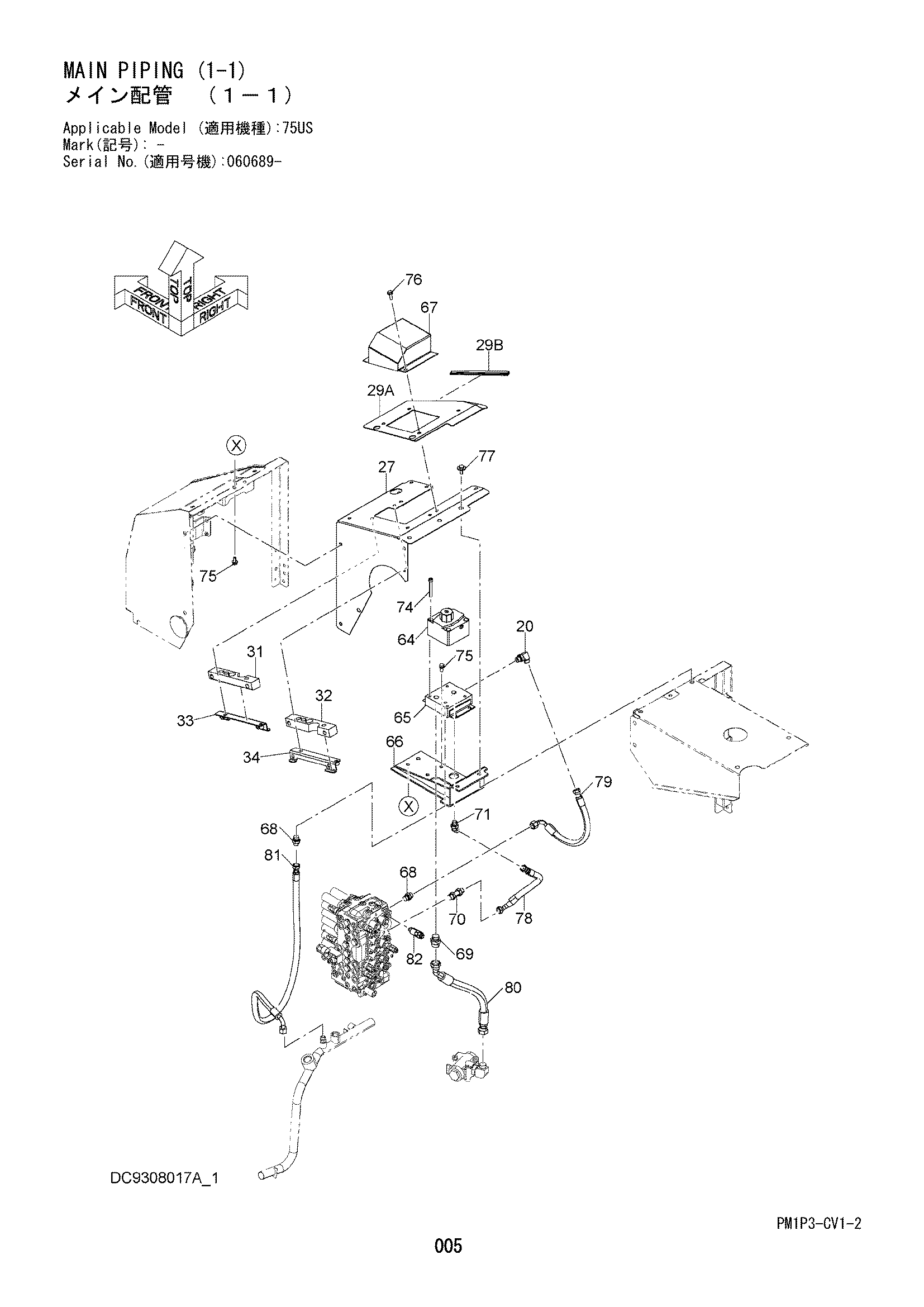

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | A853344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 7057314 | Крышка | 1 |
| 29 | 9304382 | Крышка | 1 |
| 29A | 3116891 | Ковере | 1 |
| 29B | 4668928 | Резиновое уплотнение | 1 |
| 31 | 4703513 | Хомут шланга | 1 |
| 32 | 4703514 | Хомут шланга | 1 |
| 33 | 8118689 | Кронштейн | 1 |
| 34 | 8118690 | Кронштейн | 1 |
| 64 | 4219157 | Клапан | 1 |
| 65 | YA40000676 | Блок коллектор | 1 |
| 66 | YA40000677 | Кронштейн | 1 |
| 67 | YA40000678 | Крышка | 1 |
| 68 | A853144 | Адаптер | 2 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | A853166 | Адаптер | 1 |
| 69A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | 4199247 | Адаптер | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 71 | A853244 | Угловой штуцер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | M341080 | Болт с внутренним шестигранником | 4 |
| 75 | J271025 | Болт с шайбой | 6 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | J271030 | Болт с шайбой | 3 |
| 76A | J901030 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | J281030 | Болт с шайбой | 2 |
| 77A | J901030 | Болт | 1 |
| 77B | 4486055 | Шайба | 1 |
| 78 | 4671534 | Шланг | 1 |
| 79 | 4665701 | Шланг | 1 |
| 80 | 4288789 | Шланг | 1 |
| 81 | 4447197 | Шланг | 1 |
| 82 | 4394262 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
