Обратные трубопроводы — HITACHI ZX75US-3

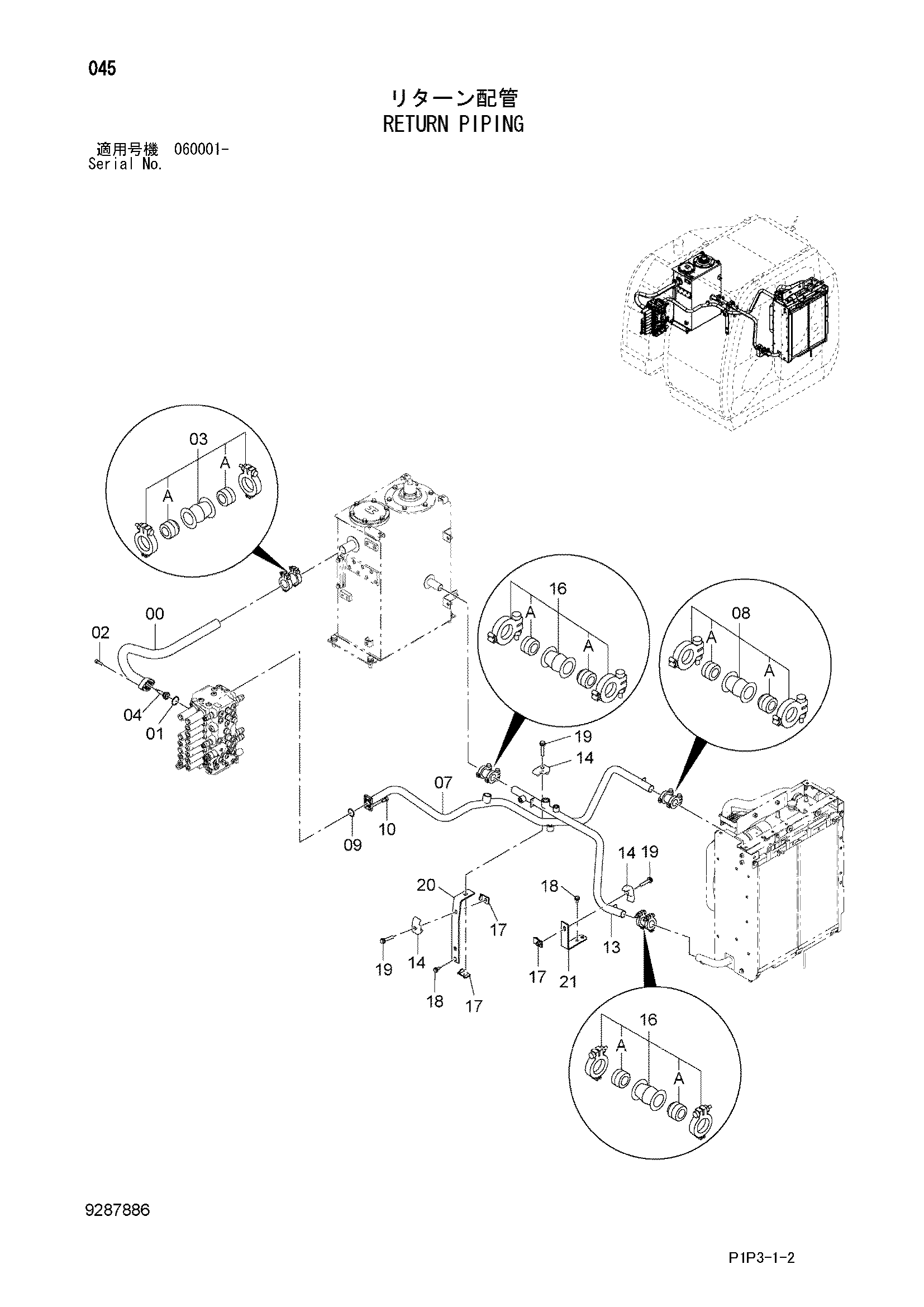

Заводская схема «Обратные трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087483 | Обратная трубка | 1 |
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 02 | J781035 | Болт с внутренним шестигранником | 2 |
| 03 | 4069801 | Муфта | 1 |
| 03A | 4196259 | Уплотнение кольцо | 2 |
| 04 | 4255212 | Клапан | 1 |
| 07 | 7054498 | Обратная трубка | 1 |
| 08 | 4071213 | Муфта | 1 |
| 08A | 4196258 | Уплотнение кольцо | 2 |
| 09 | A811035 | Уплотнительное кольцо | 1 |
| 10 | J781025 | Болт с внутренним шестигранником | 4 |
| 13 | 7054489 | Обратная трубка | 1 |
| 14 | 4190127 | Хомут трубки | 3 |
| 16 | 4071213 | Муфта | 2 |
| 16A | 4196258 | Уплотнение кольцо | 2 |
| 17 | 9759288 | Кронштейн | 3 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271270 | Болт с шайбой | 3 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4681322 | Кронштейн | 1 |
| 21 | 4670395 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
