Гидролинии рабочего оборудования (рукоять) — HITACHI ZX75US-3

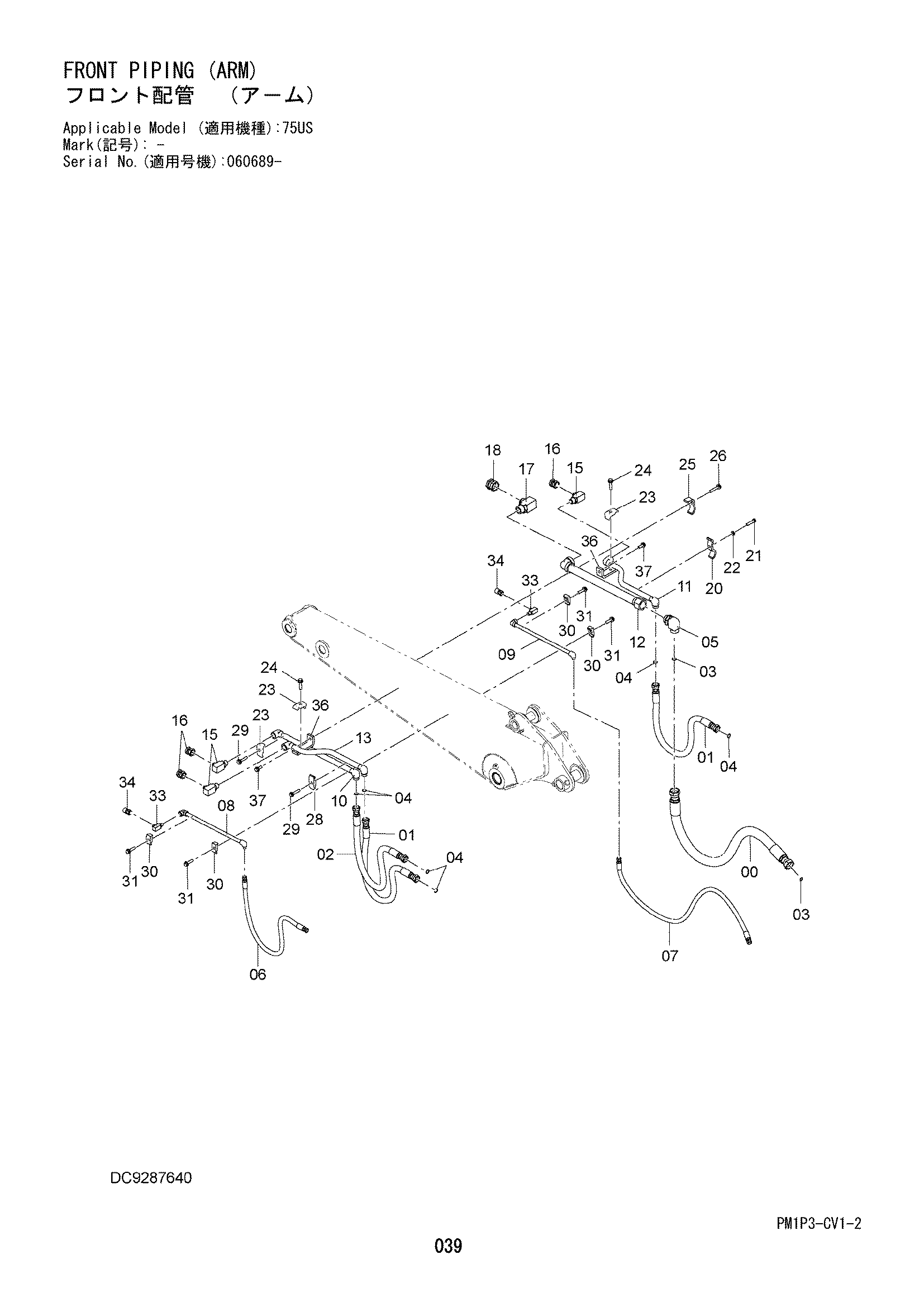

Заводская схема «Гидролинии рабочего оборудования (рукоять)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681958 | Шланг | 1 |
| 01 | 4681959 | Шланг | 2 |
| 02 | 4681960 | Шланг | 1 |
| 03 | 4187329 | Уплотнительное кольцо | 2 |
| 04 | 4187308 | Уплотнительное кольцо | 6 |
| 05 | 4314060 | Угловой штуцер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 06 | 4681962 | Шланг | 1 |
| 07 | 4681961 | Шланг | 1 |
| 08 | 9769203 | Трубка | 1 |
| 09 | 9769204 | Трубка | 1 |
| 10 | 9741189 | Трубка | 1 |
| 11 | 9764754 | Трубка | 1 |
| 12 | 9764752 | Трубка | 1 |
| 13 | 9764753 | Трубка | 1 |
| 15 | 4640179 | Соединение свивел | 3 |
| 16 | 4640181 | Пробка | 3 |
| 17 | 4640178 | Соединение свивел | 1 |
| 18 | 4640180 | Пробка | 1 |
| 20 | 4280387 | Хомут | 1 |
| 21 | J901255 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 23 | 4190126 | Хомут трубки | 3 |
| 24 | J271255 | Болт с шайбой | 2 |
| 24A | J901255 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4053698 | Хомут трубки | 1 |
| 26 | J271270 | Болт с шайбой | 1 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4189859 | Хомут трубки | 1 |
| 29 | J271255 | Болт с шайбой | 2 |
| 29A | J901255 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4190124 | Хомут трубки | 4 |
| 31 | J271250 | Болт с шайбой | 4 |
| 31A | J901250 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4659360 | Соединение свивел | 2 |
| 34 | 4180195 | Соединительный штуцер | 2 |
| 36 | 4681832 | Кронштейн | 2 |
| 37 | J271235 | Болт с шайбой | 2 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
