Гидробак — HITACHI ZX75US-3

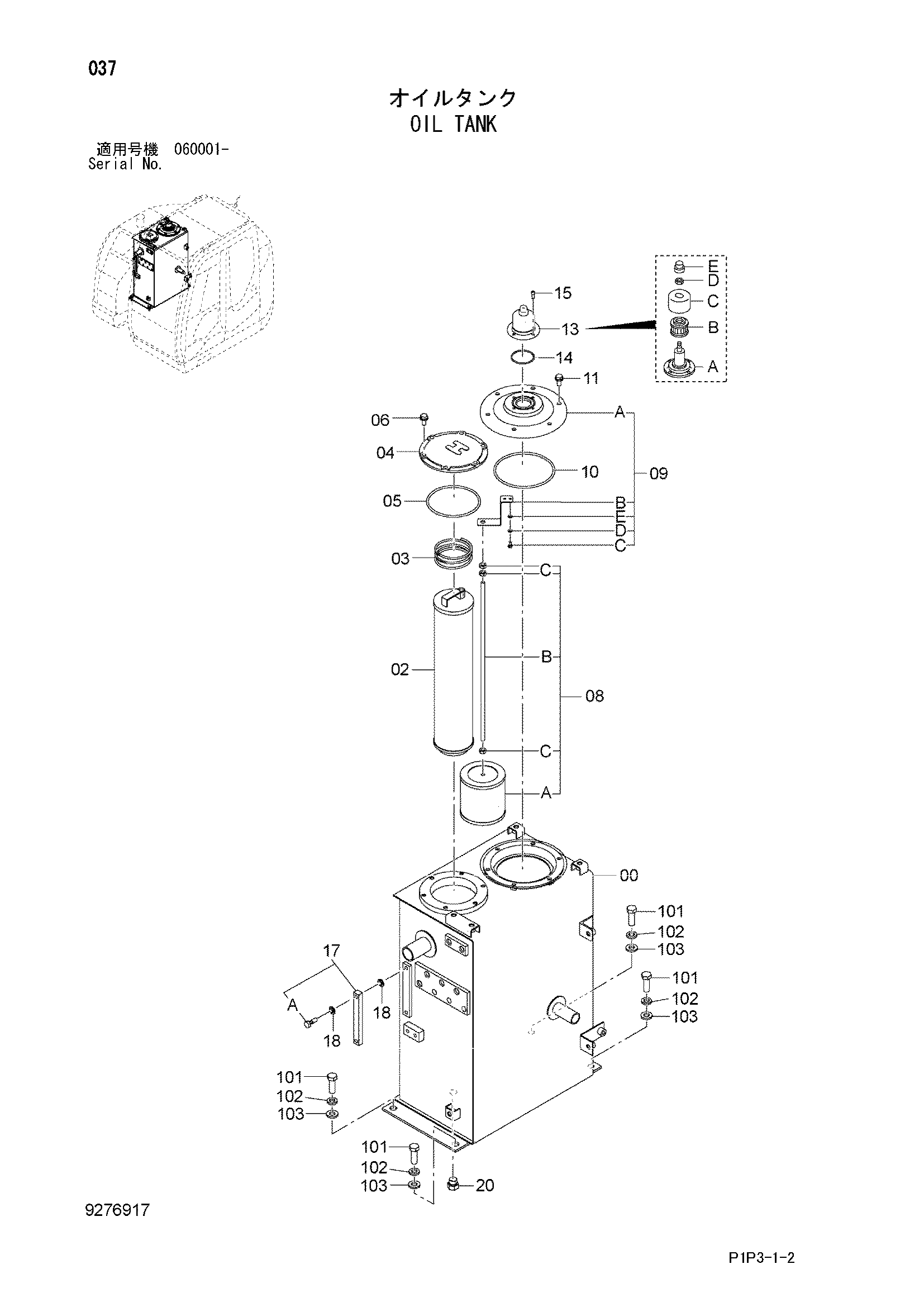

Заводская схема «Гидробак» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-20 | 9276918 | Гидробак | 1 |
| 00 | 6025438 | Гидробак | 1 |
| 02 | 4443596 | Фильтрующий элемент | 1 |
| 03 | 4444482 | Пружина | 1 |
| 04 | 4443782 | Крышка | 1 |
| 05 | 997330 | Уплотнительное кольцо | 1 |
| 06 | J271025 | Болт с шайбой | 6 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4670343 | Всасывающий фильтр | 1 |
| 08A | 4644664 | Сетчатый фильтр | 1 |
| 08B | 4611409 | Шток | 1 |
| 08C | J950010 | Гайка | 3 |
| 09 | 9210864 | Крышка в сборе | 1 |
| 09A | 1025093 | Крышка | 1 |
| 09B | 4468850 | Кронштейн | 1 |
| 09C | 4350623 | Болт | 1 |
| 09D | 4225466 | Пружинная шайба | 1 |
| 09E | 4225472 | Плоская шайба | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4434017 | Сапун | 1 |
| 13A | 4437833 | Корпус | 1 |
| 13B | 4437838 | Элемент | 1 |
| 13C | 4437837 | Крышка | 1 |
| 13D | 4371825 | Гайка | 1 |
| 13E | 4437836 | Колпачок | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 15 | J780616 | Болт с внутренним шестигранником | 4 |
| 17 | 8053499 | Указатель уровня | 1 |
| 17A | 4100967 | Болт | 2 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 20 | A885004 | Пробка | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 101 | J921645 | Болт | 4 |
| 102 | A590916 | Пружинная шайба | 4 |
| 103 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
