Гидролинии рабочего оборудования (стрела) — HITACHI ZX75US-3

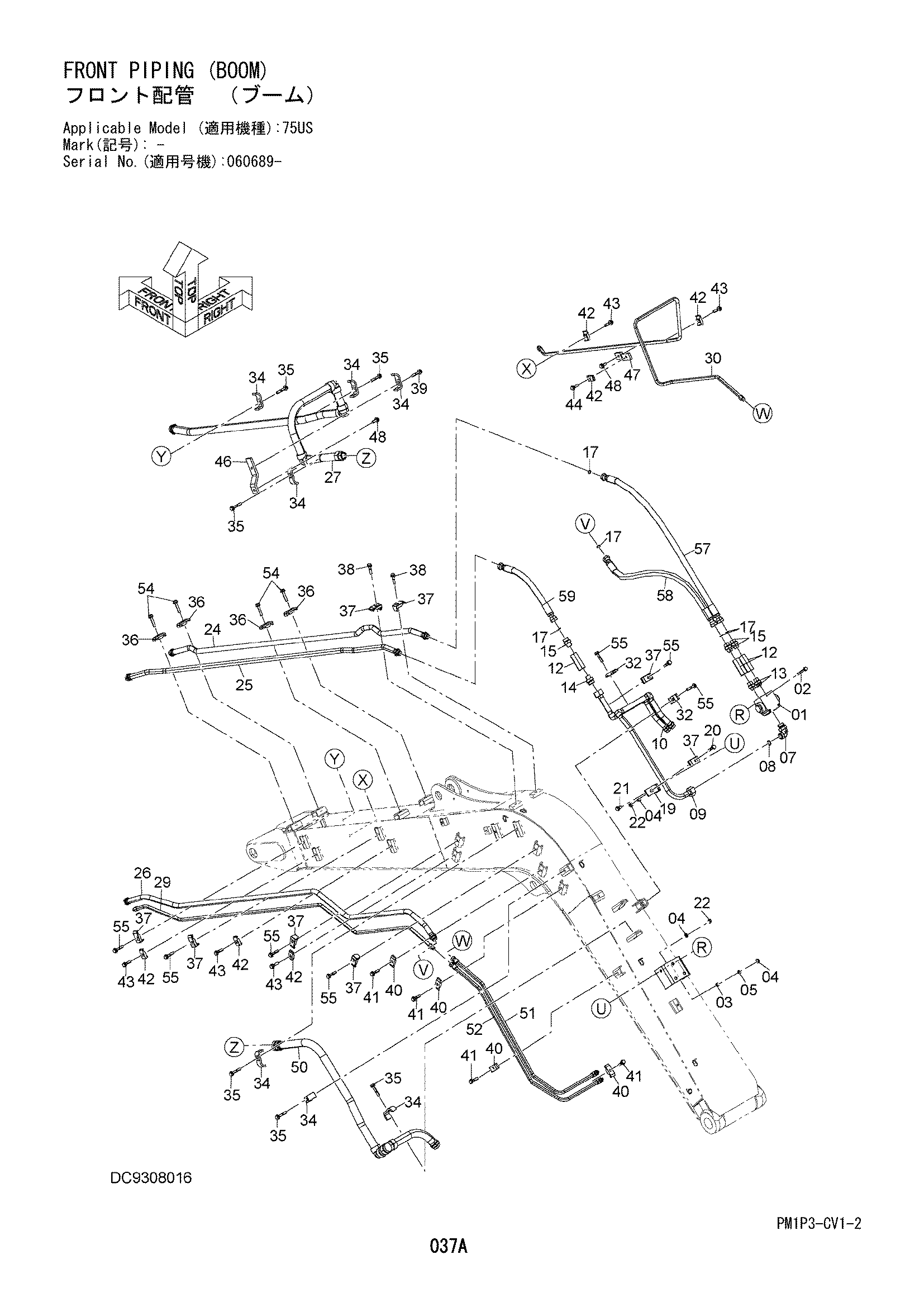

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269315 | Клапан дивидер | 1 |
| 02 | J271000 | Болт с шайбой | 3 |
| 02A | J901000 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J951010 | Гайка | 3 |
| 04 | A590112 | Плоская шайба | 5 |
| 05 | A590110 | Плоская шайба | 3 |
| 07 | A853388 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 1 |
| 09 | 8112690 | Трубка | 1 |
| 10 | 8112691 | Трубка | 1 |
| 12 | 4637923 | Обратный клапан | 3 |
| 13 | 4208243 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4209818 | Адаптер | 1 |
| 15 | 4208967 | Адаптер | 3 |
| 17 | 4187308 | Уплотнительное кольцо | 6 |
| 19 | 4685854 | Кронштейн | 1 |
| 20 | J271260 | Болт с шайбой | 1 |
| 20A | J901260 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271230 | Болт с шайбой | 1 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J951012 | Гайка | 2 |
| 24 | 8120112 | Трубка | 1 |
| 25 | 8120113 | Трубка | 1 |
| 26 | 8112692 | Трубка | 1 |
| 27 | 8112698 | Трубка | 1 |
| 29 | 8112694 | Трубка | 1 |
| 30 | 8112696 | Трубка | 1 |
| 32 | 4189859 | Хомут трубки | 2 |
| 34 | 4053698 | Хомут трубки | 7 |
| 35 | J271270 | Болт с шайбой | 6 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4141806 | Хомут трубки | 4 |
| 37 | 4190126 | Хомут трубки | 8 |
| 38 | J271255 | Болт с шайбой | 2 |
| 38A | J901255 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J271265 | Болт с шайбой | 1 |
| 39A | J901265 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4189858 | Хомут трубки | 4 |
| 41 | J271250 | Болт с шайбой | 4 |
| 41A | J901250 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4190124 | Хомут трубки | 6 |
| 43 | J271250 | Болт с шайбой | 5 |
| 43A | J901250 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | J271245 | Болт с шайбой | 1 |
| 44A | J901245 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 46 | 4681830 | Кронштейн | 1 |
| 47 | 4681831 | Кронштейн | 1 |
| 48 | J271235 | Болт с шайбой | 2 |
| 48A | J901235 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 50 | 8112697 | Трубка | 1 |
| 51 | 8112695 | Трубка | 1 |
| 52 | 8112693 | Трубка | 1 |
| 54 | J271265 | Болт с шайбой | 4 |
| 54A | J901265 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | J271260 | Болт с шайбой | 7 |
| 55A | J901260 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 57 | 4250059 | Шланг | 1 |
| 58 | 4684785 | Шланг | 1 |
| 59 | 4684784 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
