Гидромолот трубопроводы — HITACHI ZX75US-3

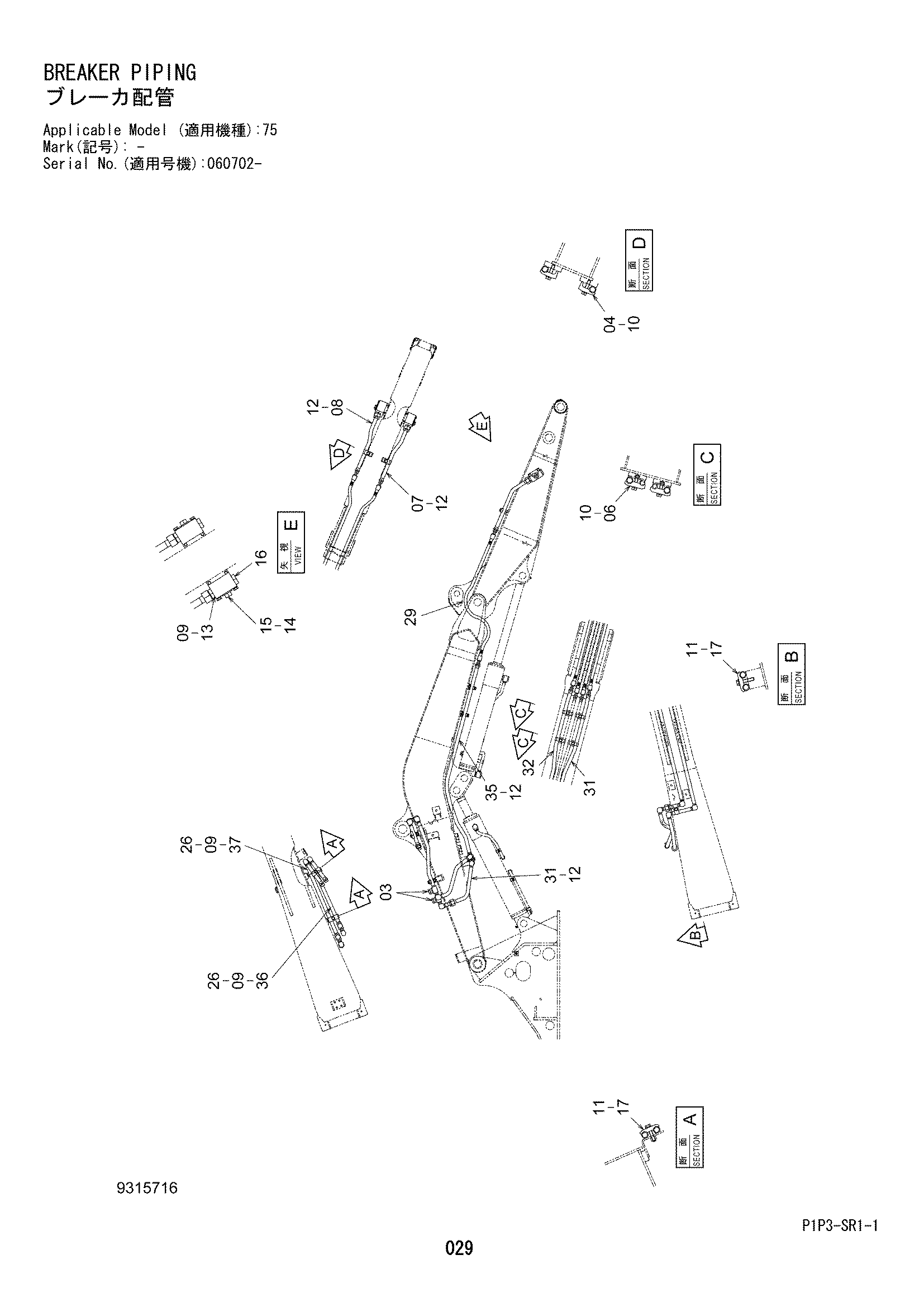

Заводская схема «Гидромолот трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A885006 | Пробка | 2 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271265 | Болт с шайбой | 3 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | A853188 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | J271080 | Болт с шайбой | 4 |
| 14A | J901080 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4447675 | Запорный клапан | 2 |
| 16 | A885008 | Пробка | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4189859 | Хомут трубки | 3 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4717051 | Шланг | 2 |
| 31 | 8122590 | Трубка | 1 |
| 32 | 8122589 | Трубка | 1 |
| 36 | 8123653 | Трубка | 1 |
| 37 | 8123654 | Трубка | 1 |
| 04 | 4190126 | Хомут трубки | 2 |
| 06 | 4141806 | Хомут трубки | 4 |
| 07 | 9772640 | Трубка | 1 |
| 08 | 9772641 | Трубка | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | J271255 | Болт с шайбой | 6 |
| 10A | J901255 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
