Дверь — HITACHI ZX75US-3

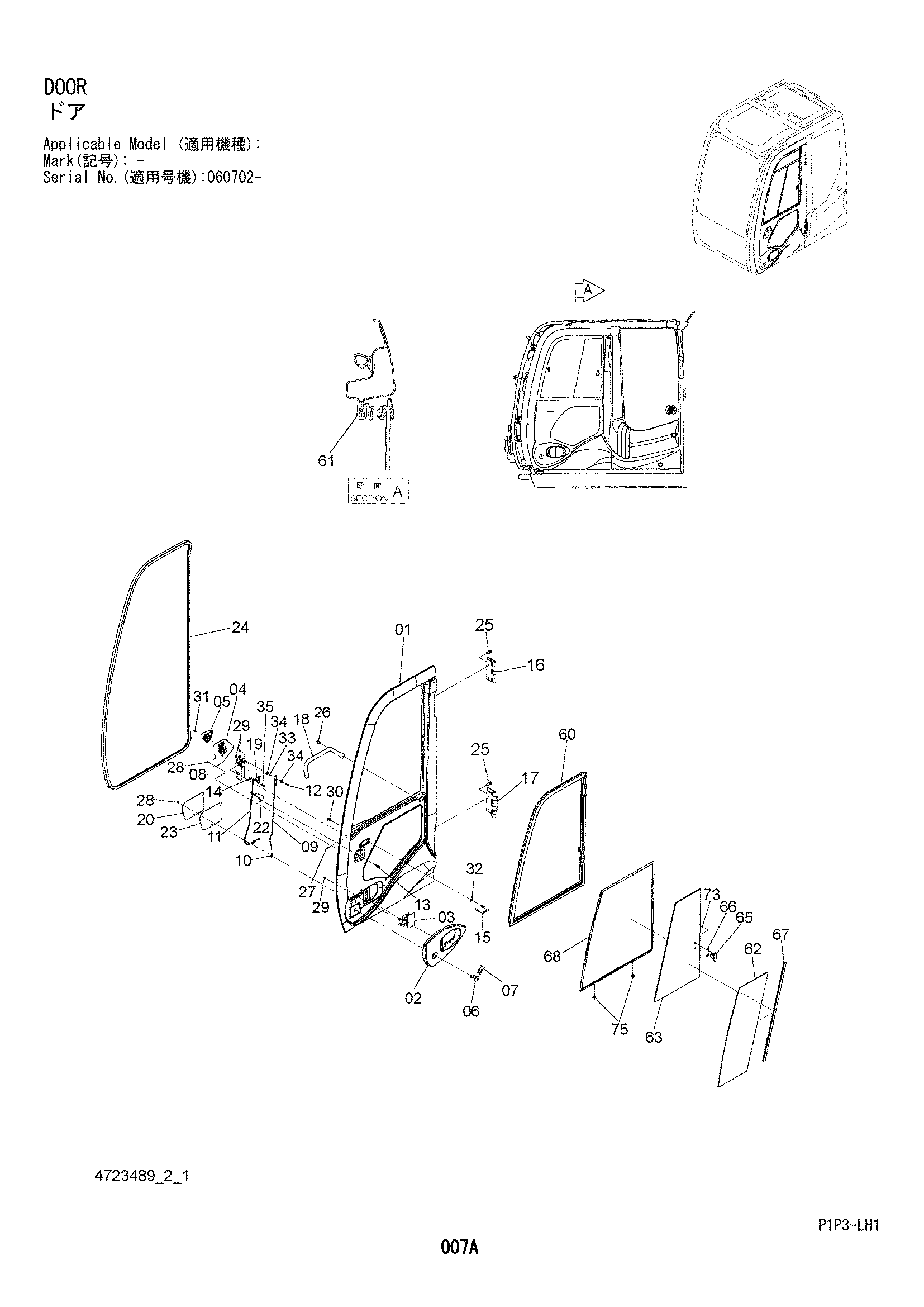

Заводская схема «Дверь» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4461933 | Дверь блокировка | 1 |
| 09 | 4665492 | Шток | 1 |
| 10 | 4444664 | Держатель | 1 |
| 11 | 4665493 | Провод | 1 |
| 12 | 4658095 | Болт с шайбой | 1 |
| 13 | 4444669 | Болт с шайбой | 1 |
| 14 | 4665494 | Проставка | 1 |
| 15 | 4665495 | U-образный болт | 1 |
| 16 | 4665496 | Петля дверь | 1 |
| 17 | 4665497 | Петля дверь | 1 |
| 18 | 4665498 | Поручень | 1 |
| 19 | 4665499 | Кронштейн | 1 |
| 20 | 4665500 | Крышка | 1 |
| 22 | 4665502 | Кронштейн | 1 |
| 23 | 4665503 | Уплотнение | 1 |
| 24 | 4726624 | Веатхер стрип | 1 |
| 25 | 4411829 | Болт с шайбой | 4 |
| 26 | 4665505 | Винт с шайбой | 2 |
| 27 | 4665506 | Винт с шайбой | 3 |
| 28 | 4706566 | Самонарезающий винт | 6 |
| 29 | 4608999 | Гайка | 4 |
| 30 | 4698293 | Гайка к-св | 2 |
| 31 | 4662252 | Винт с шайбой | 1 |
| 32 | A590108 | Шайба | 2 |
| 33 | 4665508 | Проставка | 1 |
| 34 | 4662770 | Шайба | 2 |
| 35 | 4662730 | Болт с шайбой | 1 |
| 60-75 | 4726625 | Рамка окна | 1 |
| 60 | 4726626 | Рама | 1 |
| 61 | 4666372 | Рама | 1 |
| 02 | 4666396 | Крышка | 1 |
| 62 | 4726627 | Стекло | 1 |
| 63 | 4726628 | Стекло | 1 |
| 65 | 4369653 | Блокировка в сборе | 1 |
| 66 | 4420531 | Проставка | 1 |
| 67 | 4726629 | Уплотнение | 1 |
| 68 | 4726630 | Рамка окна | 1 |
| 73 | 4607512 | Винт с шайбой | 2 |
| 75 | 4411682 | Резиновая прокладка | 2 |
| 03 | 4369645 | Рукоятка наружный | 1 |
| 04 | 4666402 | Рукоятка внутренний | 1 |
| 05 | 4665490 | Рукоятка | 1 |
| 06 | 4665491 | Шпонка | 1 |
| 07 | 4372091 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
