Дополнительный. шестерня насос трубопроводы — HITACHI ZX75US-3

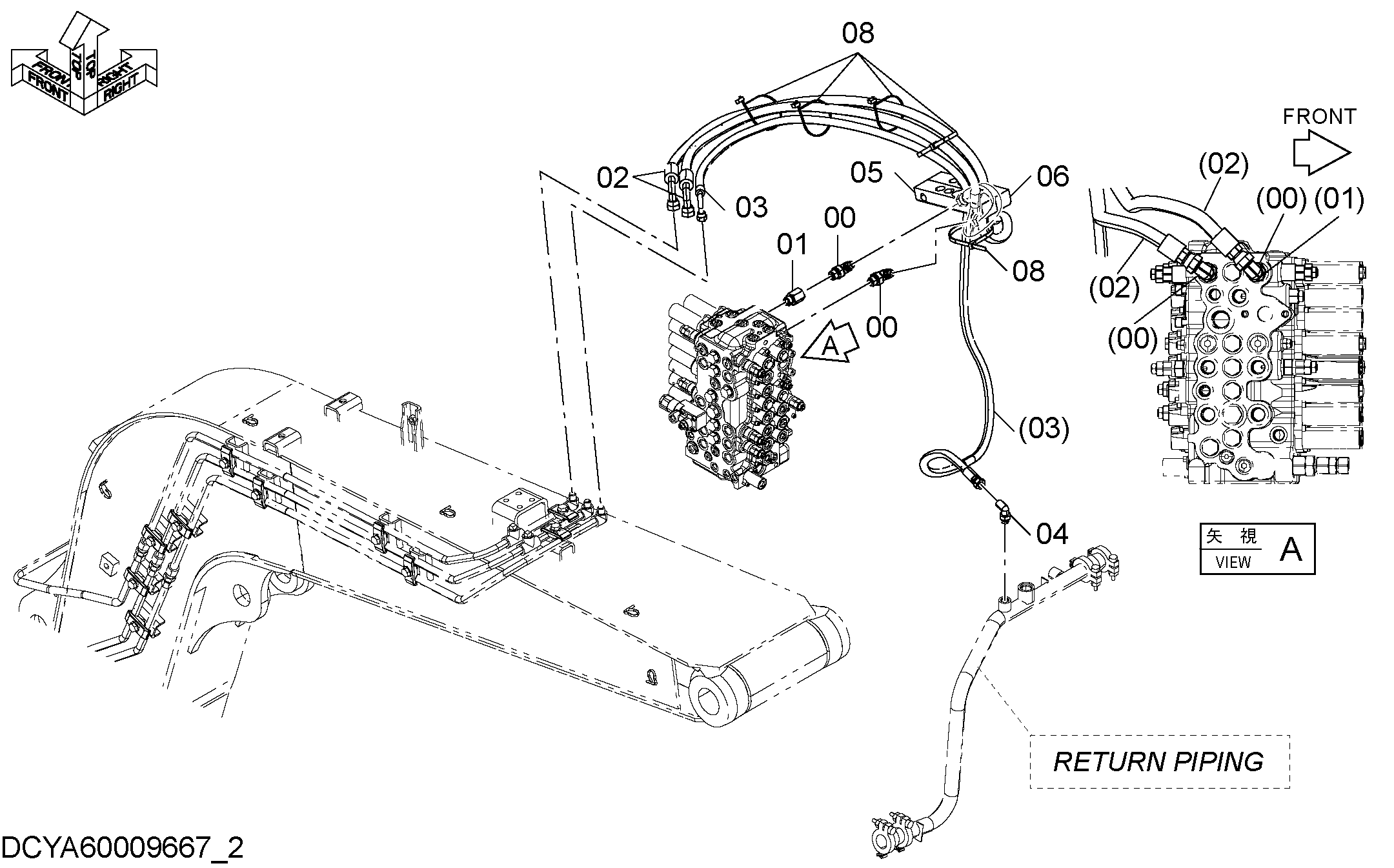

Заводская схема «Дополнительный. шестерня насос трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4363181 | Разъём S | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | YA60009666 | В сборе шланг | 2 |
| 02A | 4386854 | Шланг | 1 |
| 02B | 4327294 | Трубка спирал | 4 |
| 03 | 9290797 | В сборе шланг | 1 |
| 03A | 4684462 | Шланг | 1 |
| 03B | 4327315 | Защитный кожух | 4 |
| 04 | 4037761 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4624820 | Хомут шланга | 1 |
| 06 | 4624821 | Хомут шланга | 1 |
| 08 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
