HSB общий трубопроводы — HITACHI ZX75US-3

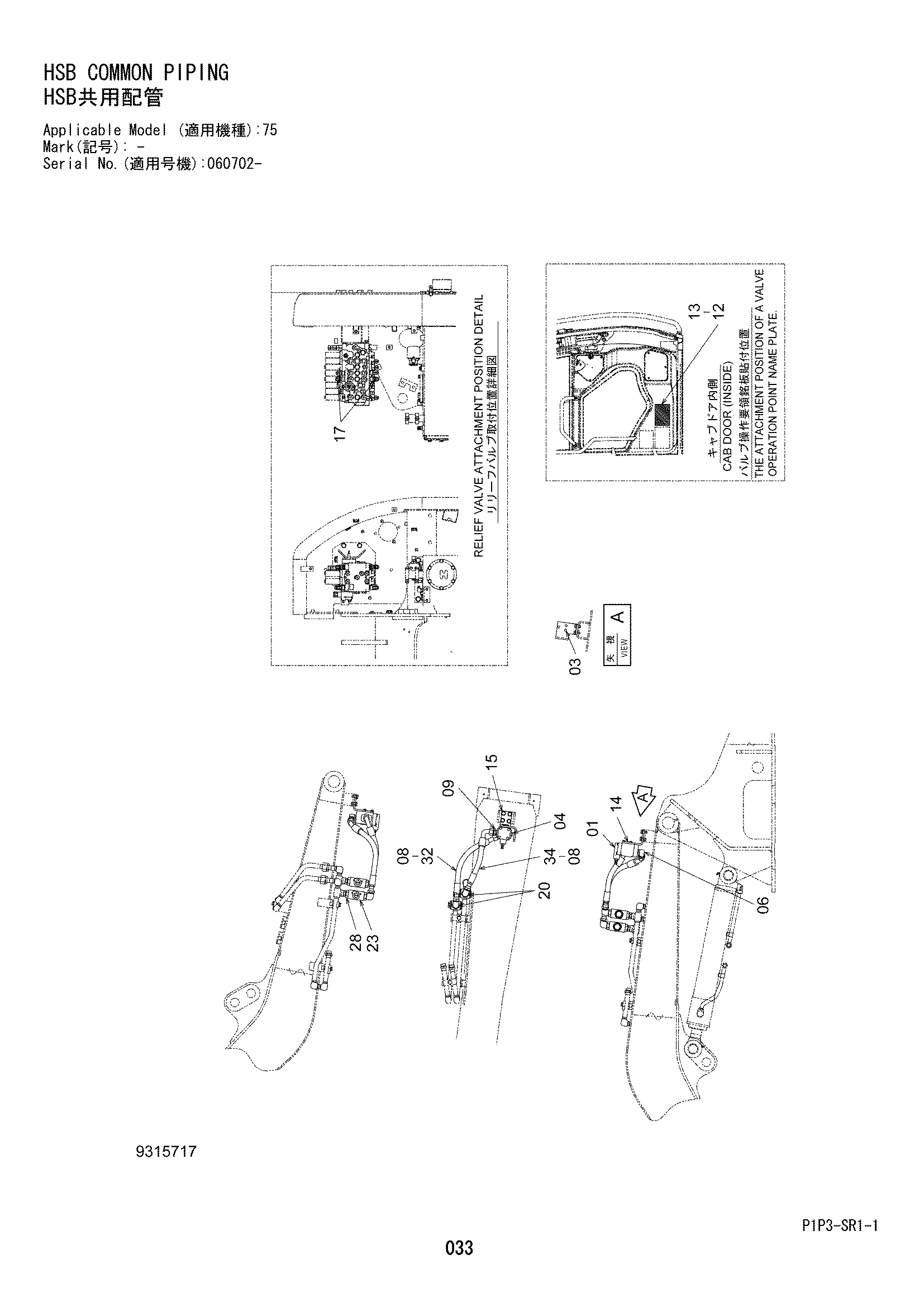

Заводская схема «HSB общий трубопроводы» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 13 | 4301977 | Информационная табличка | 1 |
| 14 | 3097863 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4394262 | Предохранительный клапан | 2 |
| 20 | A853386 | Угловой штуцер | 2 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4432055 | Запорный клапан | 2 |
| 28 | 4291797 | Адаптер | 2 |
| 03 | J260820 | Болт с шайбой | 3 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 28B | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4668042 | Шланг | 1 |
| 34 | 4368943 | Шланг | 1 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 06 | 94-0632 | Угловой штуцер | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 1 |
| 12 | 4301979 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
