Крышка (6) — HITACHI ZX75US-3

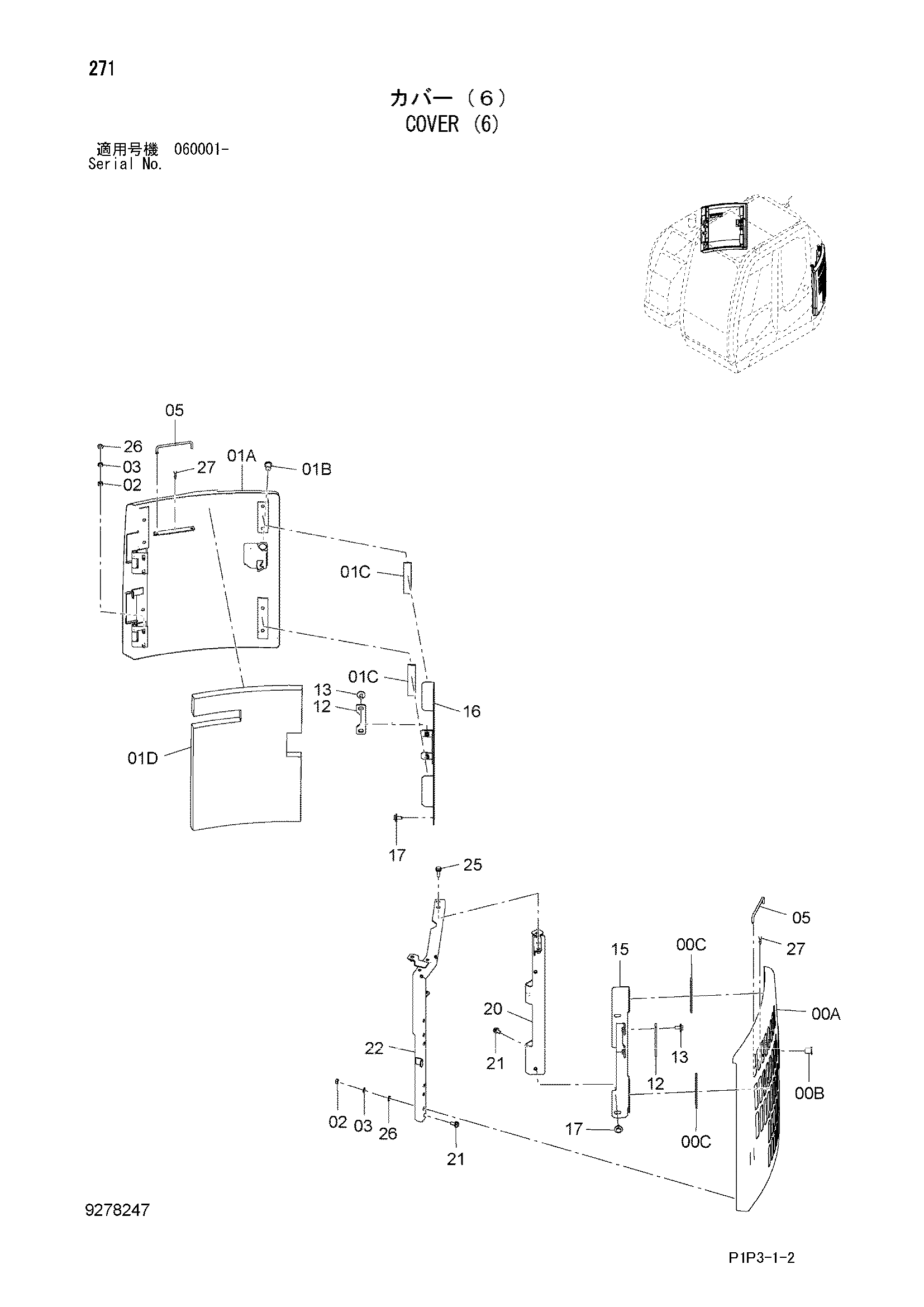

Заводская схема «Крышка (6)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9278144 | Дверь (радиатор дверь) | 1 |
| 00A | 7052802 | Дверь | 1 |
| 00B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 00C | 4678787 | Резиновая прокладка | 2 |
| 01 | 9278145 | Дверь (насос дверь) | 1 |
| 01A | 7052803 | Дверь | 1 |
| 01B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 01C | 4678787 | Резиновая прокладка | 2 |
| 01D | 4679842 | Резиновая прокладка | 1 |
| 02 | J950010 | Гайка | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4639112 | Стойка | 2 |
| 12 | 4678662 | Ограничитель | 2 |
| 13 | J281025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 8111874 | Кронштейн ограничитель | 1 |
| 16 | 8111873 | Кронштейн ограничитель | 1 |
| 17 | J281025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 20 | 8111875 | Опора | 1 |
| 21 | J271025 | Болт с шайбой | 3 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 7055018 | Опора | 1 |
| 25 | J271035 | Болт с шайбой | 2 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J217083 | Шайба | 4 |
| 27 | 4647195 | Держатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
