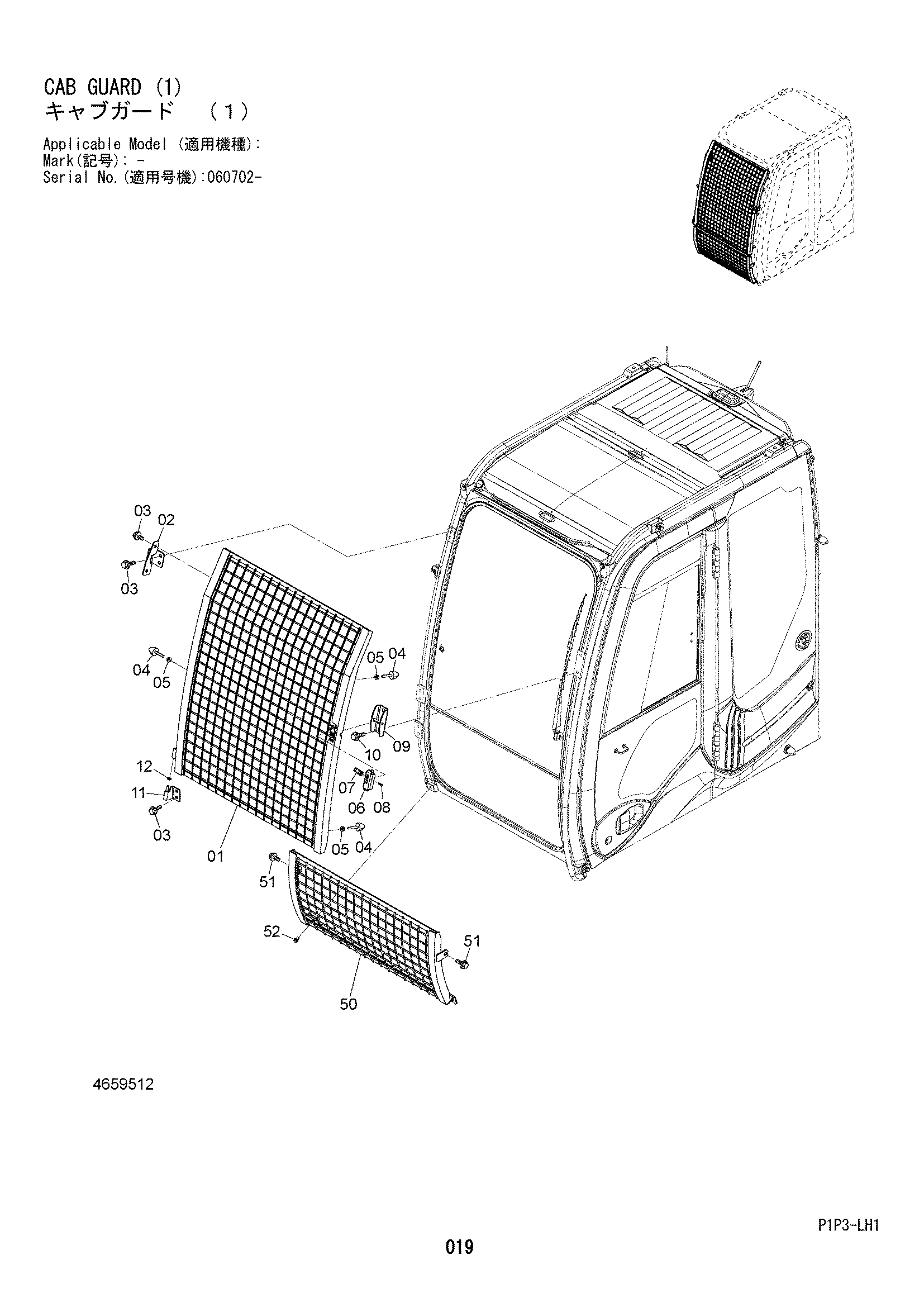

Кабина защита (1) — HITACHI ZX75US-3
Заводская схема «Кабина защита (1)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-12 | 4718280 | Защитный кожух | 1 |
| 07 | 4666386 | Рычаг | 1 |
| 08 | 4658109 | Винт с шайбой | 1 |
| 09 | 4666395 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4682574 | Петля | 1 |
| 12 | 4682575 | Втулка | 1 |
| 50-52 | 4650517 | Защитный кожух | 1 |
| 51 | J281030 | Болт с шайбой | 2 |
| 51A | J901030 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 02 | 4666397 | Петля | 1 |
| 03 | J281025 | Болт с шайбой | 6 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 4474036 | Ограничитель резиновый | 3 |
| 05 | 4341450 | Гайка к-см | 3 |
| 06 | 4666380 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
