Рукоять — HITACHI ZX75US-3

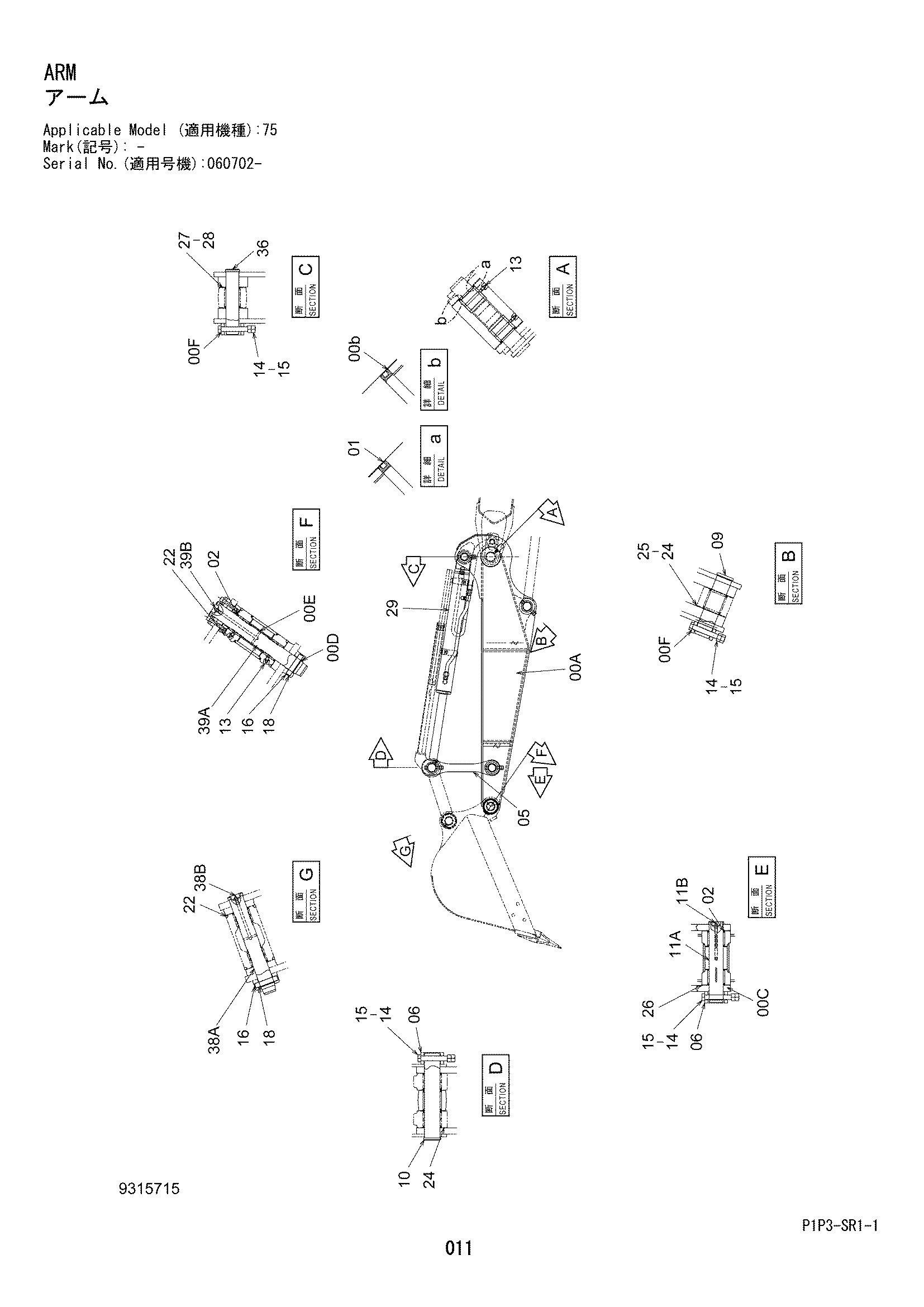

Заводская схема «Рукоять» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058046 | Рукоять | 1 |
| 05 | 3097484 | Тяга | 2 |
| 06 | 4434950 | Ограничитель | 2 |
| 09 | 3055536 | Палец | 1 |
| 10 | 3090864 | Палец | 1 |
| 11 | 9154092 | Палец | 1 |
| 11A | 3076948 | Палец | 1 |
| 11B | J75481 | Пресс-маслёнка | 1 |
| 13 | J75481 | Пресс-маслёнка | 4 |
| 14 | 4435123 | Стопорный палец | 4 |
| 15 | J950016 | Гайка | 8 |
| 00A | 6027833 | Рукоять | 1 |
| 16 | 4065688 | Кольцо | 2 |
| 18 | 4065689 | Палец | 2 |
| 22 | 4406388 | Уплотнительное кольцо | 4 |
| 24 | 4374459 | Упорная пластина 1.0mm | 6 |
| 25 | 4374437 | Упорная пластина 2.0mm | 1 |
| 26 | 4374458 | Упорная пластина 1.0mm | 2 |
| 27 | 4377449 | Упорная пластина 1.0mm | 2 |
| 28 | 4374453 | Упорная пластина 2.0mm | 1 |
| 29 | 9223464 | Гидроцилиндр ковша | 1 |
| 36 | 3119442 | Палец | 1 |
| 00B | 4445477 | Втулка | 2 |
| 38 | 9319513 | Палец | 1 |
| 38A | 3120423 | Палец | 1 |
| 38B | J75481 | Пресс-маслёнка | 1 |
| 39 | 9319514 | Палец | 1 |
| 39A | 3120424 | Палец | 1 |
| 39B | J75481 | Пресс-маслёнка | 1 |
| 00C | 4374061 | Втулка | 2 |
| 00D | 3102312 | Втулка | 2 |
| 00E | 4716007 | Проставка | 1 |
| 00F | 4434950 | Ограничитель | 4 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4349913 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
