Основные гидролинии (1-2) — HITACHI ZX75US-3

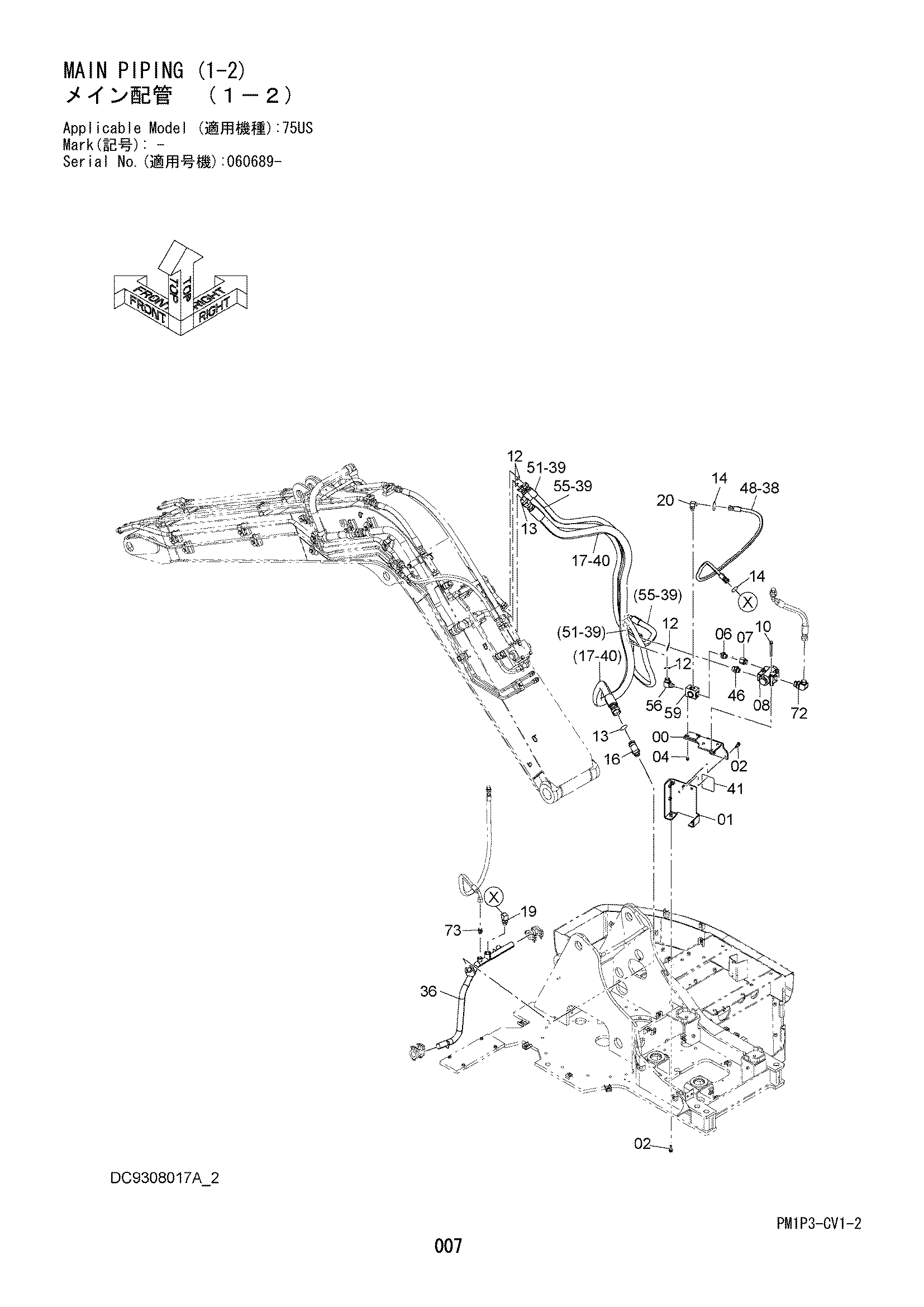

Заводская схема «Основные гидролинии (1-2)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121283 | Кронштейн | 1 |
| 01 | 8121284 | Кронштейн фильтр | 1 |
| 02 | J271035 | Болт с шайбой | 4 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | J260830 | Болт с шайбой | 2 |
| 04A | J900830 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 4227062 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4046680 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4711472 | Клапан дивидер | 1 |
| 10 | J271000 | Болт с шайбой | 3 |
| 10A | J901000 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4187329 | Уплотнительное кольцо | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | A853380 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4708930 | Шланг | 1 |
| 19 | A853364 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A853344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 7059203 | Обратная трубка | 1 |
| 38 | 4327293 | Защитный кожух | 5 |
| 39 | 4327315 | Защитный кожух | 4 |
| 40 | 4446406 | Защитный кожух | 6 |
| 41 | 4712502 | Информационная табличка | 1 |
| 46 | 4189619 | Адаптер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4311806 | Шланг | 1 |
| 51 | 4397183 | Шланг | 1 |
| 55 | 4632449 | Шланг | 1 |
| 56 | A853346 | Угловой штуцер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4720884 | Клапан селектор | 1 |
| 72 | A853386 | Угловой штуцер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 4200655 | Адаптер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
