Скольжение рукоять детали <70, 75US> — HITACHI ZX75US-3

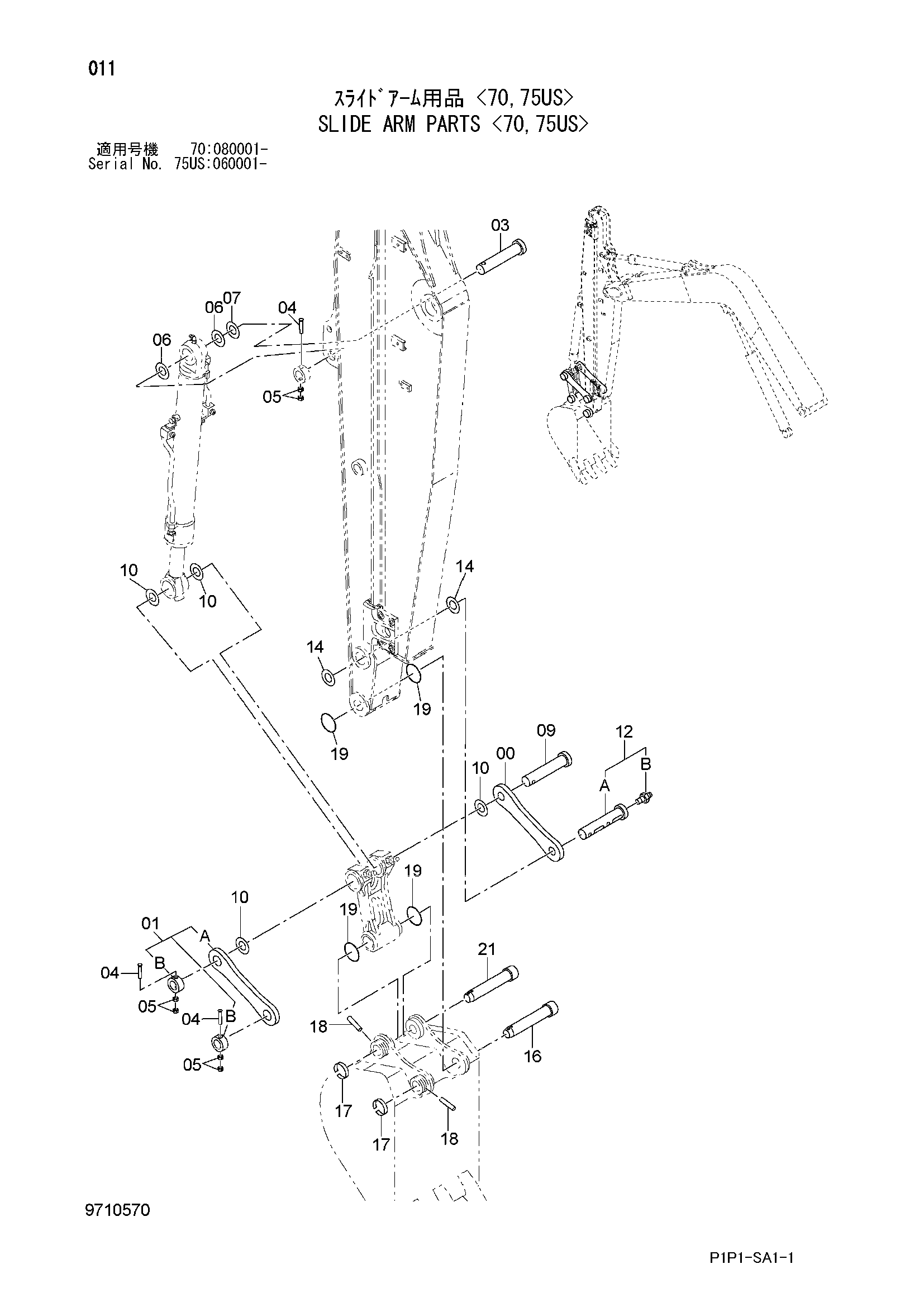

Заводская схема «Скольжение рукоять детали <70, 75US>» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3076932 | Тяга | 1 |
| 01 | 8082538 | Тяга | 1 |
| 01A | 3076932 | Тяга | 1 |
| 01B | 4434950 | Ограничитель | 2 |
| 03 | 3076944 | Палец | 1 |
| 04 | 4435123 | Стопорный палец | 3 |
| 05 | J950016 | Гайка | 6 |
| 06 | 4377449 | Упорная пластина 1.0mm | 2 |
| 07 | 4374453 | Упорная пластина 2.0mm | 1 |
| 09 | 3076951 | Палец | 1 |
| 10 | 4374459 | Упорная пластина 1.0mm | 4 |
| 12 | 9154092 | Палец | 1 |
| 12A | 3076948 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 1 |
| 14 | 4374458 | Упорная пластина 1.0mm | 2 |
| 16 | 3090726 | Палец | 1 |
| 17 | 4065688 | Кольцо | 2 |
| 18 | 4065689 | Палец | 2 |
| 19 | 4406388 | Уплотнительное кольцо | 4 |
| 21 | 3090725 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
