Пилотные гидролинии (PTO) — HITACHI ZX75US-3

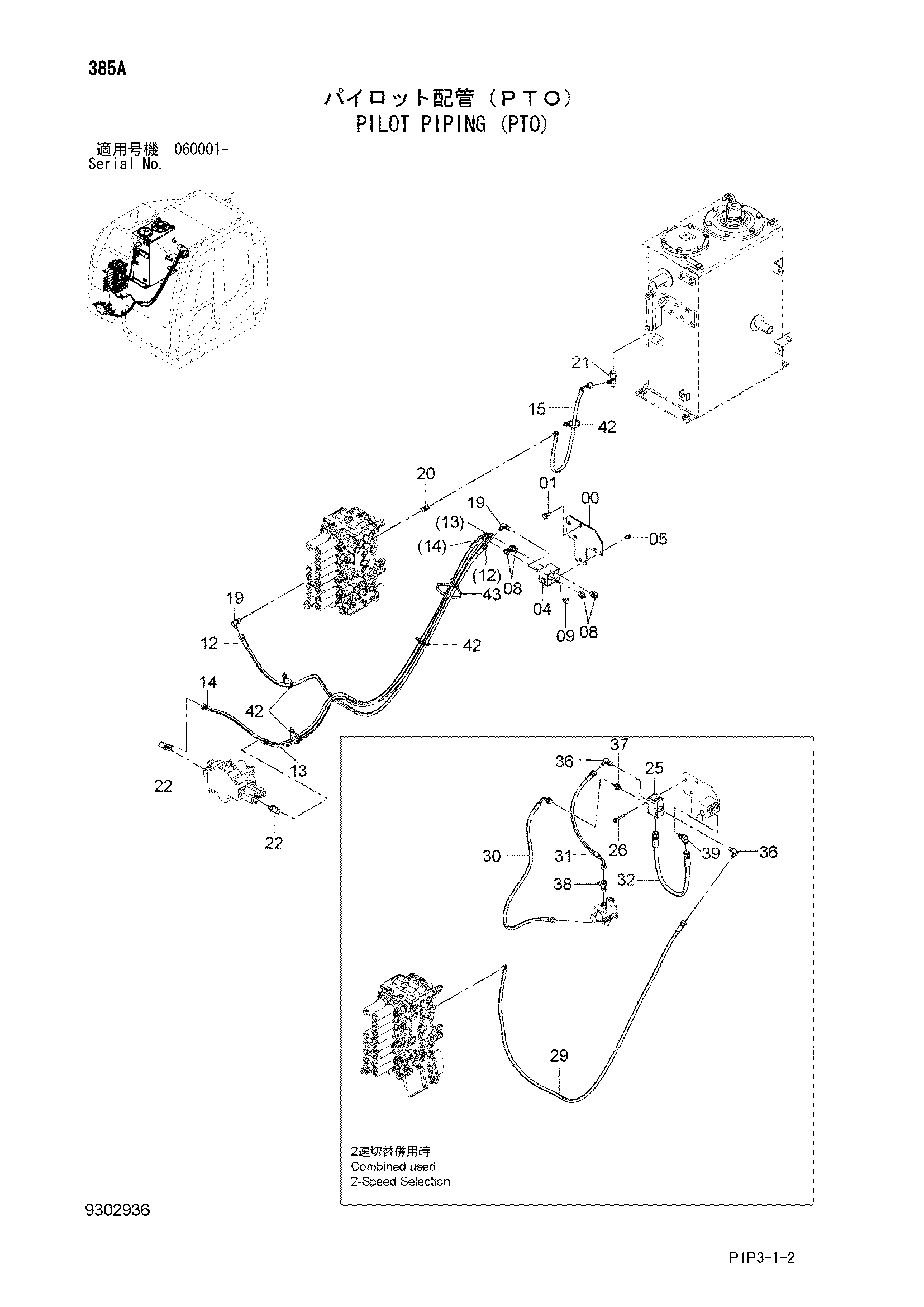

Заводская схема «Пилотные гидролинии (PTO)» для HITACHI ZX75US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771069 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4330230 | Челночный клапан | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 08 | A852132 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9303368 | Шланг в сборе | 1 |
| 12A | 4700738 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | 9303369 | Шланг в сборе | 1 |
| 13A | 4700739 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 14 | 9303370 | Шланг в сборе | 1 |
| 14A | 4700740 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 9303371 | Шланг в сборе | 1 |
| 15A | 4630945 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 19 | A852322 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852222 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4425484 | Соединительный штуцер | 1 |
| 22 | A852332 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4203446 | Клапан | 1 |
| 26 | J260850 | Болт с шайбой | 2 |
| 26A | J900850 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 29 | 9303372 | Шланг в сборе | 1 |
| 29A | 4700741 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 3 |
| 30 | 9303373 | Шланг в сборе | 1 |
| 30A | 4700742 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 31 | 9303374 | Шланг в сборе | 1 |
| 31A | 4700743 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 9303375 | Шланг в сборе | 1 |
| 32A | 4700744 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 36 | A852322 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852422 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852323 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4055312 | Ленточный зажим | 4 |
| 43 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
